Programa de aplicação de saúde esportiva ANT+

O protocolo ANT+ é amplamente utilizado nas áreas de esportes, saúde e medicina devido ao seu baixo consumo de energia e construção de rede conveniente. O módulo de saúde esportiva ANT+ foi desenvolvido para que os usuários construam de forma conveniente o sistema de saúde esportiva ANT+.

Este módulo é incorporado ao protocolo ANT+, que pode ser facilmente incorporado em equipamentos de saúde esportiva para suportar a função ANT+. Este módulo pode se comunicar com equipamento ANT+ padrão para facilitar aos usuários o estabelecimento de um sistema de monitoramento de saúde esportiva sem fio.

O usuário pode transmitir dados de movimento para o módulo através da porta serial, e o módulo transmite automaticamente os dados através do protocolo ANT+. Ao mesmo tempo, o módulo pode receber o sinal ANT+ e transmiti-lo ao dispositivo através da porta serial. Portanto, o módulo pode ser aplicado ao lado mestre ou escravo do dispositivo ANT+.

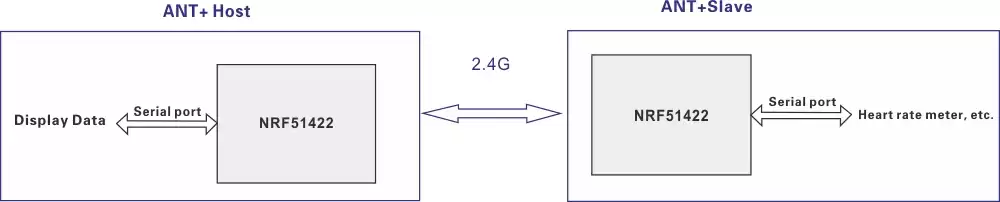

Este módulo sem fio é baseado no microcomputador de chip único NRF51422. NRF51422 é um transceptor sem fio 2.4G integrado de baixo consumo de energia e chip SOC de núcleo Cortex-M0 de 32 bits. O transceptor sem fio 2.4G é responsável por receber e enviar sinais sem fio na camada física, e o núcleo M0 é responsável pelo encapsulamento e análise do protocolo ANT+ na camada de protocolo.

Este módulo possui características de baixo consumo de energia, tamanho pequeno, estrutura simples e uso conveniente.

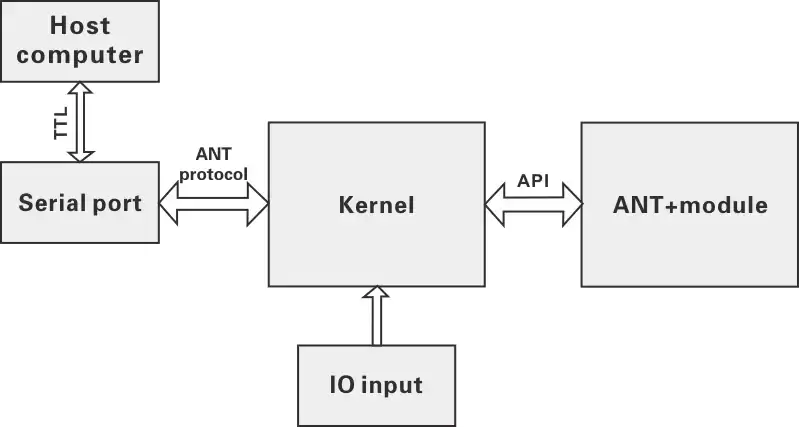

O software do módulo de saúde esportiva ANT+ consiste em 3 módulos, nomeadamente módulo ANT+, módulo de porta serial e módulo de entrada IO. Sua estrutura é mostrada na figura abaixo:

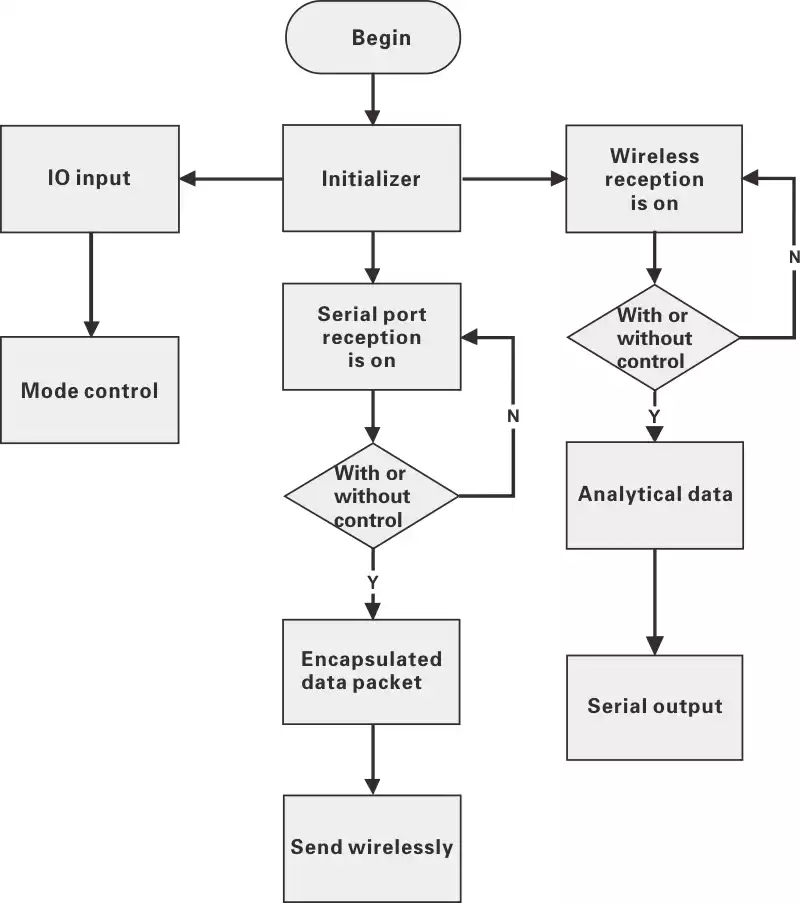

Fluxograma do sistema

Depois que o módulo é inicializado, a porta serial e a rede sem fio começam a monitorar os dados. Ao detectar que há entrada de dados na porta serial, os dados de entrada da porta serial são enviados de acordo com o protocolo ANT+; quando o sinal sem fio é recebido, os dados válidos são analisados ​​do protocolo ANT+ e emitidos através da porta serial.

O protocolo ANT+ tem as vantagens de flexibilidade e baixo consumo de energia em muitas aplicações sem fio. Os engenheiros podem construir com mais facilidade soluções sem fio altamente flexíveis e de baixo consumo de energia para alcançar aplicações com baixa taxa de dados, como sensores sem fio.
