Aplicação do módulo LoRa RF: Tela de toque PLC com medidor de vazão

O módulo LoRa RF usado neste projeto é LoRa611Pro

Descrição:

LoRa611Pro é um módulo LoRa RF, baseado em chips SX1276/1278 da Semtech. Este módulo adota a tecnologia LoRa para obter alta sensibilidade eficaz e anti-interferência superior. A distância de comunicação e a sensibilidade do receptor excedem em muito a modulação FSK, GFSK. Para melhor segurança, o módulo utiliza criptografia AES128.

O módulo LoRa611Pro foi projetado para potência de saída de 100mw e está disponível nos níveis TTL/RS232/RS485. É amplamente utilizado no controle de transmissão remota sem fio.

LoRa611Pro usa estritamente processos sem chumbo para produção e testes e atende aos padrões RoHS e Reach.

Nota: A série LoRa Pro pode ser configurada para ser compatível com nossos  módulos uart LoRa anteriores .

Recurso:

Criptografia de dados AES128

Sem área preta e sem distância limitada

40 canais de frequência para uma frequência

Interface: TTL/RS232/RS485

Tensão de trabalho: 3,3 ~ 6,5 V

Rede MALHA

Sensibilidade: -139dBm

Potência de saída MÁXIMA: 100 mW (+20 dBm)

Temperatura de trabalho:-40 ~ +85 °C

Módulo LoRa RF: Tela de toque PLC com medidor de vazão

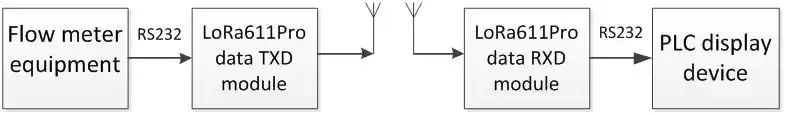

1. Aplicação:

O medidor de vazão leu os dados de vazão e conectou o LoRa611Pro via porta serial. LoRa611Pro transmite os dados de fluxo para o receptor LoRa611Pro que se conectou à tela de toque do PLC via RS485. E exiba os dados de fluxo no PLC.

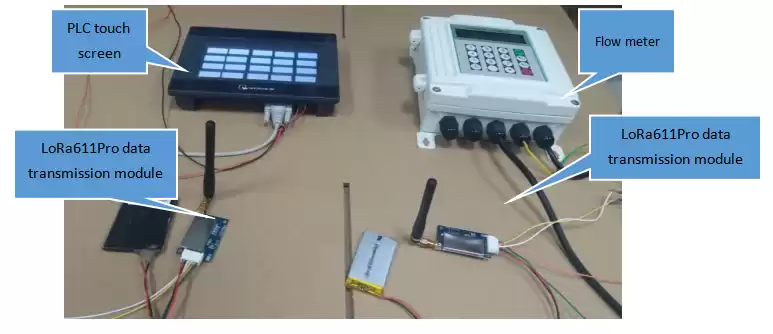

2. Diagrama de objeto real
