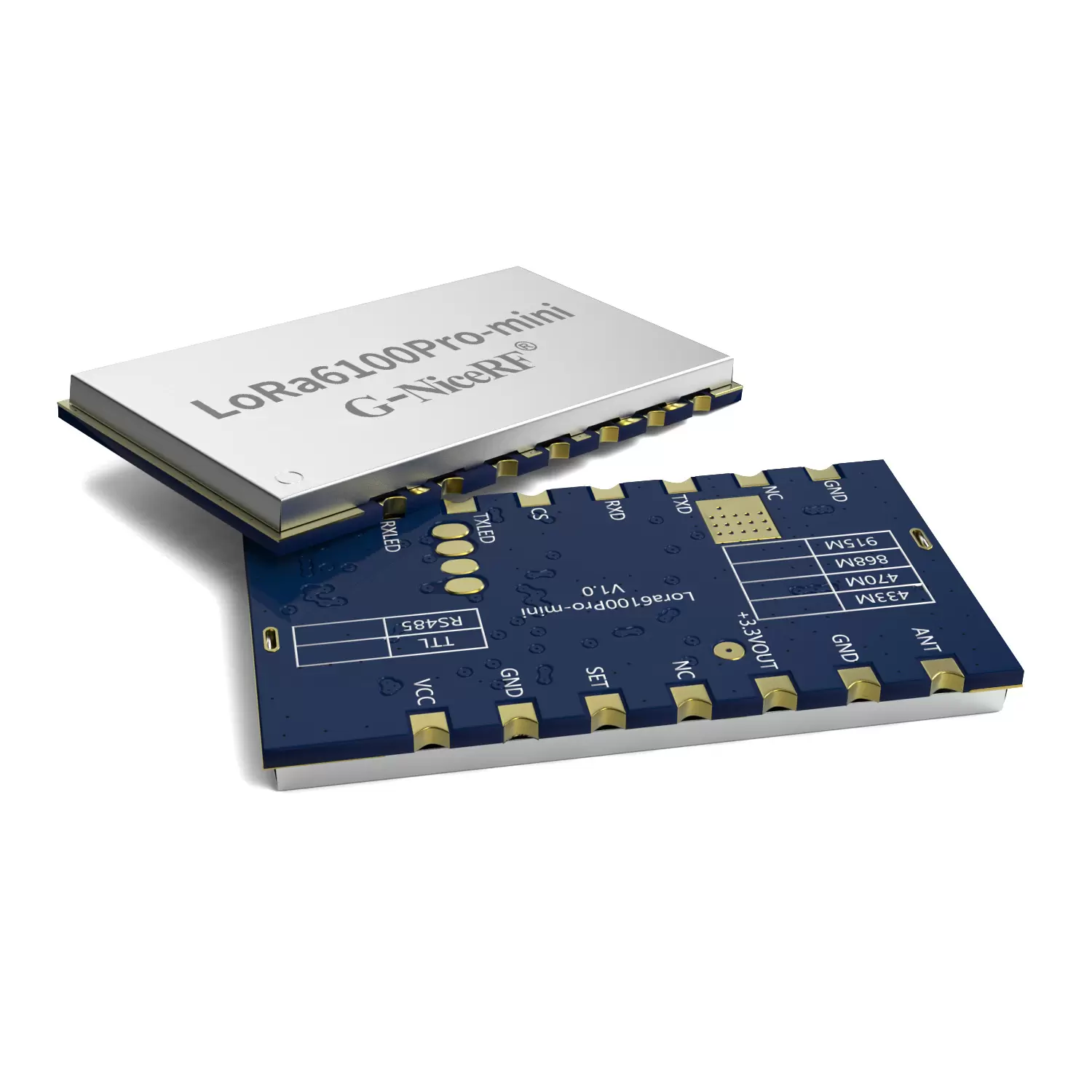

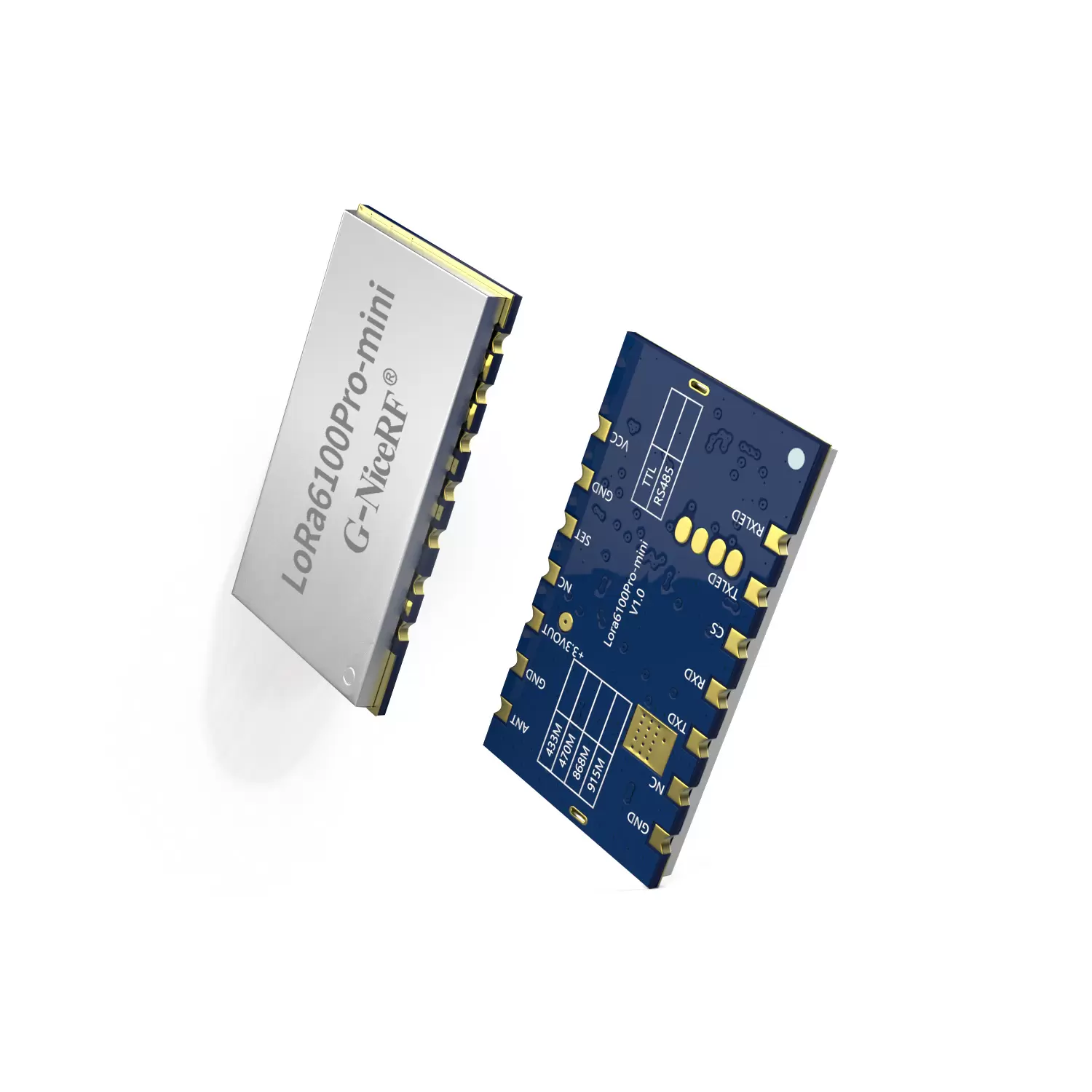

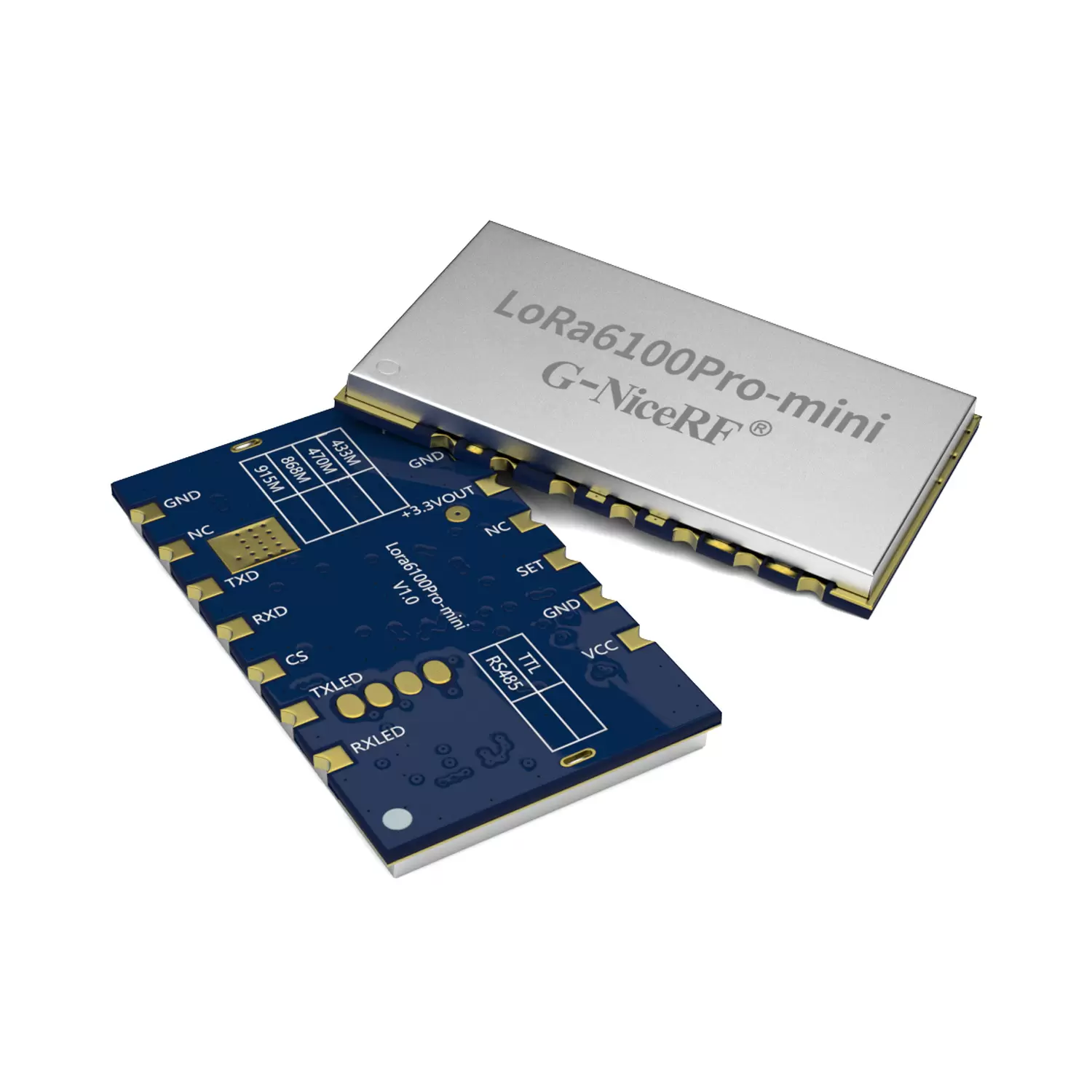

LoRa6100Pro-mini: Módulo de rede sem fio serial de 1 W

Condição de trabalho

Faixa de tensão

3.3

5.0

6,5

V

Temperatura de operação

-40

25

+85

°C

Consumo atual

Corrente Rx

<16

mA

@5V, nível @TTL

Corrente Tx

< 600

mA

@5V, nível @TTL

Corrente do sono

< 250

uA

Versão personalizável <5 uA

Parâmetros de RF

Faixa de frequência

414,92

433,92

453,92

MHz

@433MHz

470,92

489,92

509,92

MHz

@470MHz

849,92

868,92

888,92

MHz

@868MHz

895,92

914,92

934,92

MHz

@915MHz

Taxa de dados

91

656

17353

bps

@LoRa

Potência de saída

+ 16

> 29,5

+ 31

dBm

@5V,@433MHz / 470MHz

Sensibilidade

-139

dBm

@ 91 bps

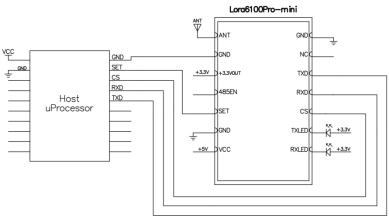

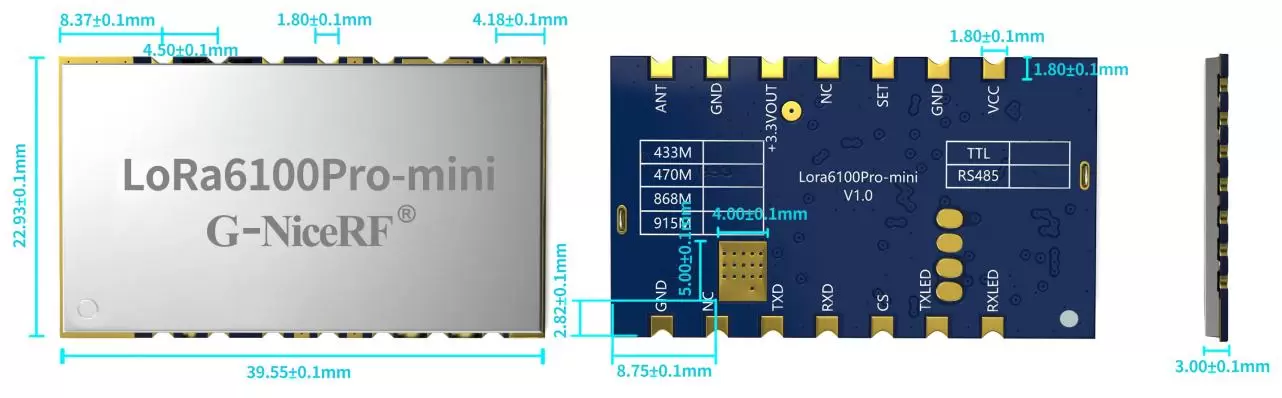

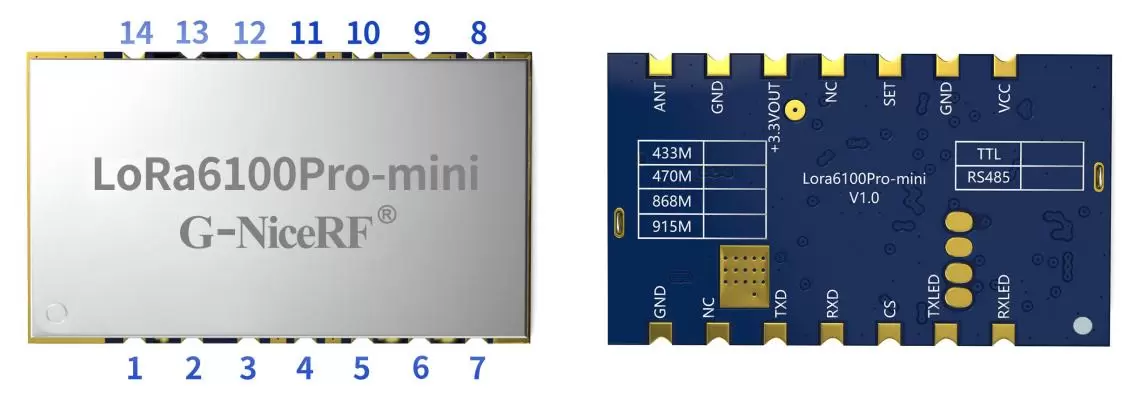

1

LED RX

0-3,3 V

Indicador de sinal de recepção ,  acende em nível baixo, o padrão é nível alto

2

TXLED

0-3,3 V

Indicador de sinal de transmissão , acende em nível baixo, o padrão é nível alto

3

CS

0-3,3 V

Pino de habilitação do módulo ( Pull-up integrado )

Observação: Versão padrão de fábrica: Corrente de suspensão <250 uA. Quando CS está alto ou flutuante, o módulo se comunica normalmente; quando CS está baixo, ele entra no modo de suspensão.

Versão de baixo consumo: Corrente de repouso <15uA. Quando CS está baixo, o módulo se comunica normalmente; quando CS está alto ou flutuante, ele entra no modo de repouso. (Personalização necessária)

4

RXD

0-3,3 V

Módulo de entrada de comunicação serial

5

TXD

0-3,3 V

Saída de comunicação serial do módulo

6,11

NC

NC (Sem conexão)

7,9,13

Terra

Conecte ao terminal negativo da fonte de alimentação

8

FORMIGA

Saída de sinal RF, conecte a uma antena de 50Ω

10

+3,3V SAÍDA

0-3,3 V

Pino de saída de tensão de 3,3 V, capaz de acionar cargas de até 50 mA

12

DEFINIR

0-3,3 V

Habilitar parâmetro de configuração (habilitado por baixo nível para configuração de parâmetro, o padrão é saída de alto nível)

14

VCC

3,3-6,0

Conecte ao terminal positivo da fonte de alimentação (valor típico 5V)
