LAR > PRODUTOS > MóDULOS UWB > UWB650: MóDULO UWB DE ALTA PRECISãO E POSICIONAMEN...

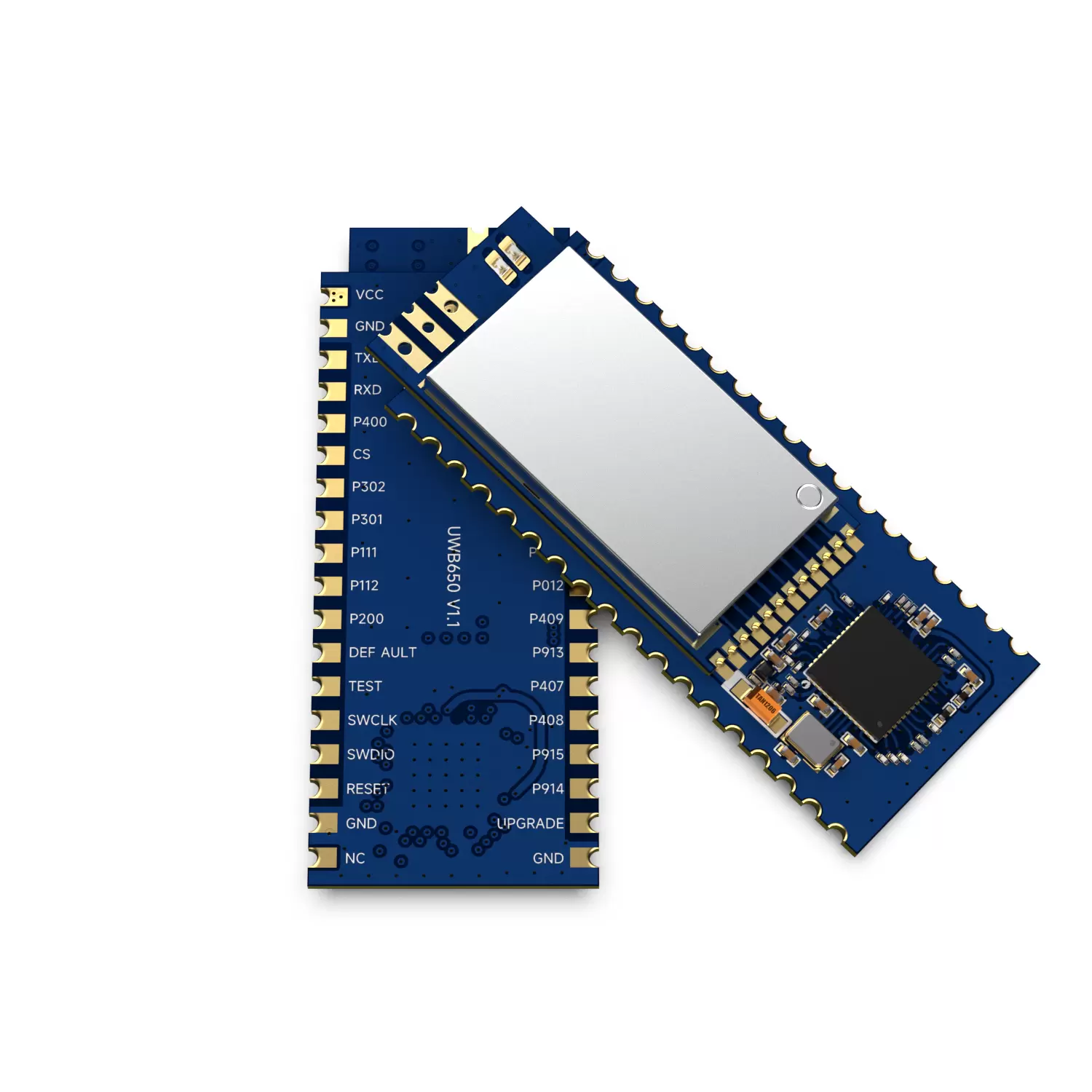

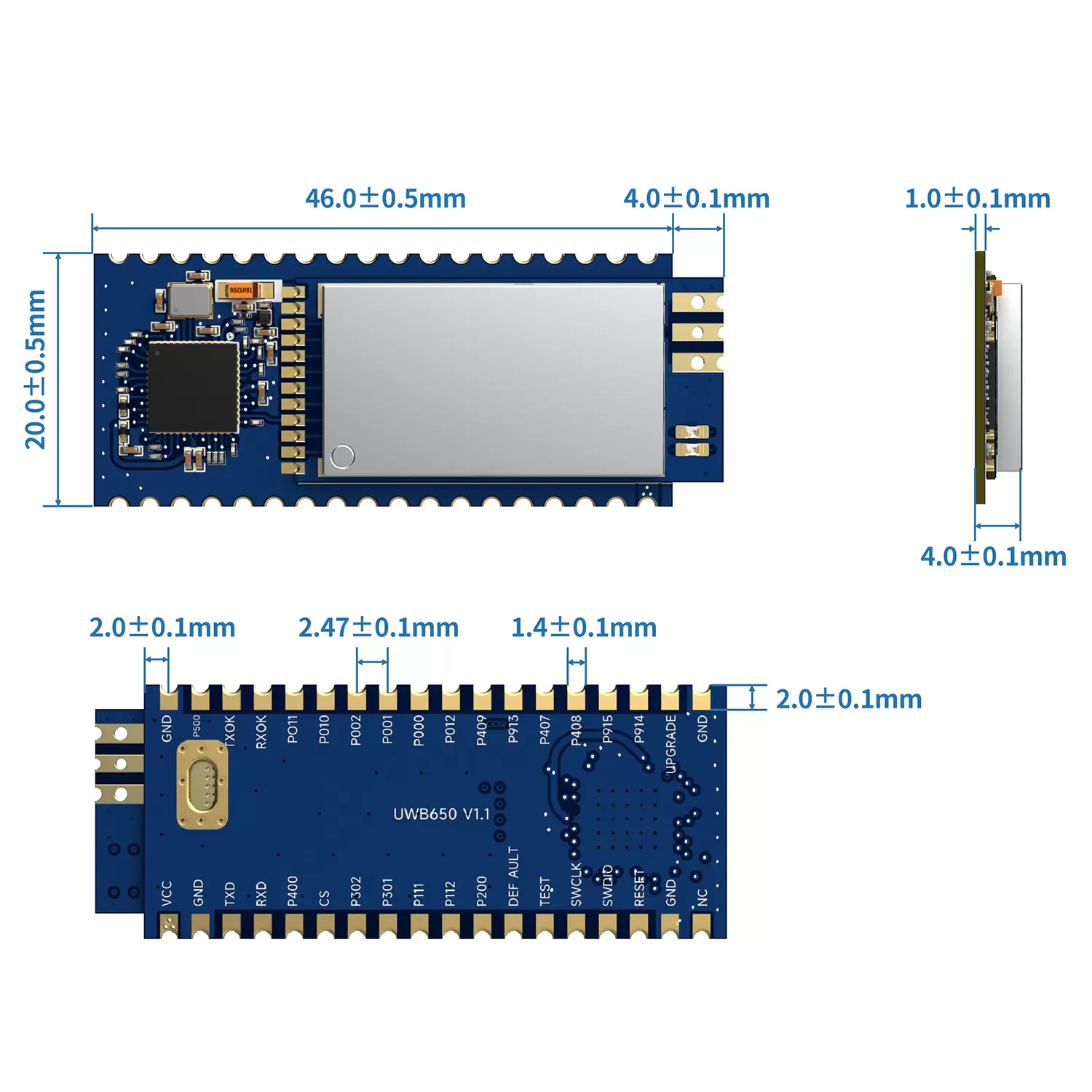

UWB650: Módulo UWB de alta precisão e posicionamento interno Criptografia AES128
O módulo UWB650, lançado pela NiceRF, é um módulo de comunicação sem fio baseado na tecnologia Ultra Wide Band (UWB) e compatível com o protocolo padrão IEEE 802.15.4-2020. Desenvolvido a partir do UWB3000F27, o módulo UWB650 possui um chip amplificador de 0,5W de alta potência. Os usuários não precisam projetar nenhum circuito, pois o módulo UWB650 inclui o módulo de comunicação sem fio e circuitos relacionados, integrados com dispositivos de proteção ESD para fornecer proteção estática ESD eficaz. O módulo UWB650 combina comunicação de dados, alcance bidirecional (DS-TWR) e funções de posicionamento planar de três pontos da tecnologia UWB em um único módulo. Os usuários podem utilizar facilmente essas funções por meio da interface UART no módulo, sem a necessidade de design e desenvolvimento adicionais.
Parâmetro | Doença | Min. | Tipo. | Máx. | Unidade |
Tensão de alimentação | 3,0 | 4.2 | 5.5 | V | |
Faixa de temperatura operacional | -20 | 25 | 60 | ℃ | |
Faixa de frequência | CH5 | 6489,6 | MHz | ||
Taxa de dados RF | 850 mil | 6,8 milhões | bps | ||
Consumo Atual | |||||
Corrente de sono | <2,2 | mA | |||
Durante a transmissão de dados Corrente RX | 64~72 | mA | |||
Durante o alcance Corrente RX | 36 | mA | |||
Durante a transmissão de dados Corrente TX | <100 | mA | |||
Durante o alcance Corrente TX | 36 | mA | |||
Parâmetro RF r | |||||
Potência Tx | @VCC = 5,0 V | -5 | 27 | dBm | |
Largura de banda Tx ( BW) | 499,2 | MHz | |||
Receber parâmetros | |||||
Sensibilidade Rx | @850 Kbps | -100 | dBm | ||
@6,8 Mbps | -94 | dBm | |||
Características
Em conformidade com o padrão IEEE 802.15.4-2020 UWB e protocolo de comunicação
Suporta UWB Canal 5 (6489,6 MHz)
Suporta taxa de RF de 6,8 Mbps e 850 Kbps
Suporta preâmbulos 3/4/9/10/11/12, com módulos incapazes de se comunicar entre diferentes configurações de preâmbulo
Suporta vários níveis de potência de transmissão, com potência máxima de transmissão de 0,5W
Comunicação de dados de ultra longa distância
Adota alcance bidirecional de dupla face (DS-TWR)
Adota o método de posicionamento planar de três pontos para cálculo de posicionamento preciso
Proteção Eletrostática (ESD)
Aplicativos
Posicionamento de pessoal na produção industrial em grande escala
Vários cenários de posicionamento interno
Posicionamento de mina subterrânea de carvão
Posicionamento da equipe hospitalar

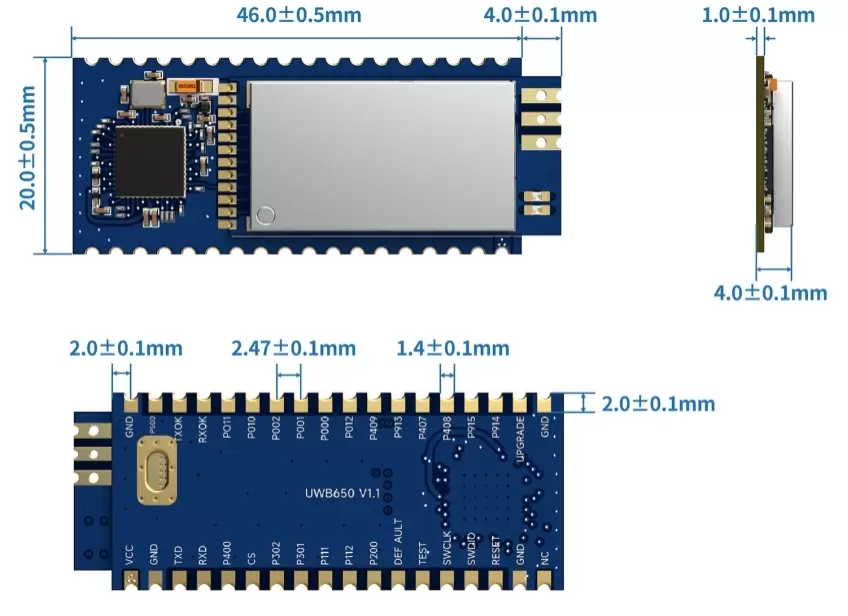

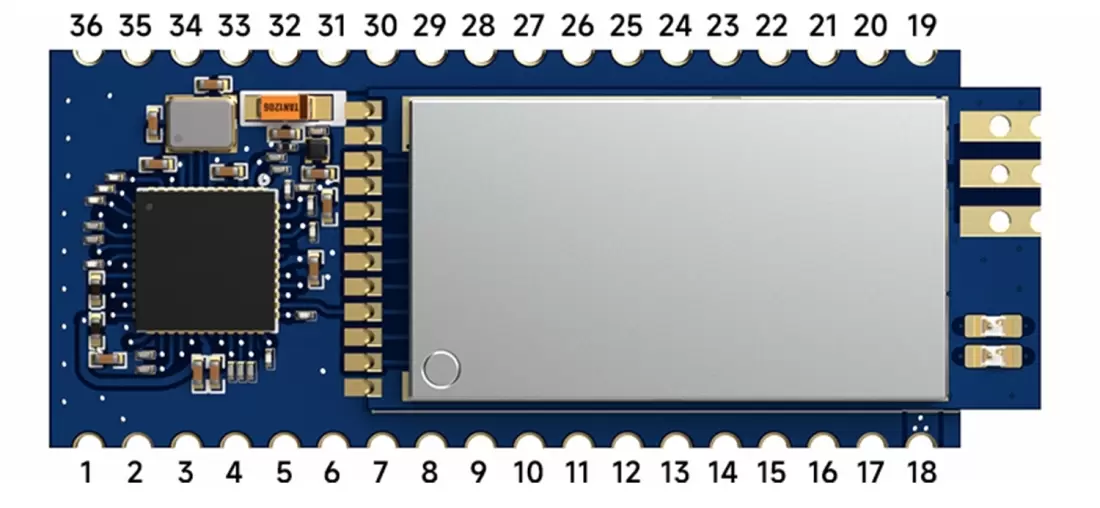

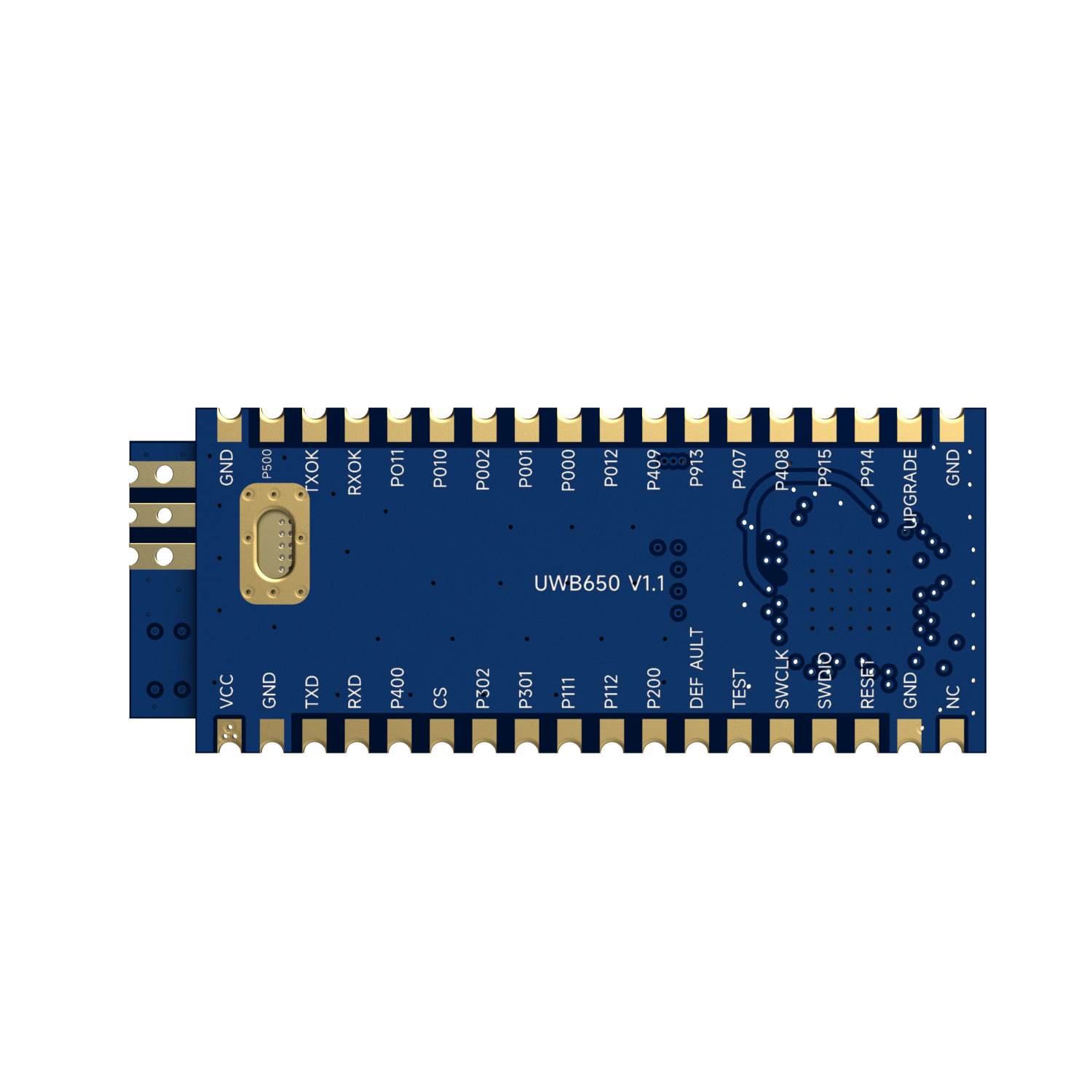

Pino nº. | Definição de alfinete | E/S | Tensão | Descrição |
1 | NC | |||
2,17,19,36 | GND | - | 0-3,3V | Conecte ao terra da fonte de alimentação |
3 | REINICIAR | EU | 0-3,3V | Pino de reinicialização do módulo, nível alto normal, puxe para baixo para reiniciar |
4 | Reservado | Deixe aberto | ||
5 | Reservado | Deixe aberto | ||
6 | TESTE | EU | 0-3,3V | Reserva |
7 | PADRÃO | EU | 0-3,3V | No estado de funcionamento, puxando continuamente para baixo para cerca de 10 segundos com forças internas de pull-up uma reinicialização e restaura as configurações de fábrica
|
8 | P200 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
9 | P112 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
10 | P111 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
11 | P301 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
12 | P302 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
13 | CS | EU | 0-3,3V | Pino do sono, puxado internamente, entra no sono modo quando acionado externamente baixo |
14 | P400 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
15 | RXD | EU | 0-3,3V | Pino de entrada de dados serial, conectado ao pino TXD do um dispositivo externo |
16 | TXD | Ó | 0-3,3V | Pino de entrada de dados serial, conectado ao pino RXD do um dispositivo externo |
18 | CCV | - | 3,0-5,5 V | Pólo positivo da fonte de alimentação externa |
20 | P500 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
21 | OK | Ó | 0-3,3V | Somente no modo de transmissão de dados, o padrão é o nível baixo. Produz alto nível após a conclusão da transmissão de dados |
22 | OK | Ó | 0-3,3V | Somente no modo de transmissão de dados, o padrão é o nível baixo. O módulo emite alto nível continuamente durante o período desde o recebimento dos dados até a conclusão da saída serial |
23 | P011 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
24 | P010 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
25 | P002 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
26 | P001 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
27 | P000 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
28 | P012 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
29 | P409 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
30 | P913 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
31 | P407 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
32 | P408 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
33 | P915 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
34 | P914 | E/S | 0-3,3V | MCU IO interno, aplicativos expansíveis |
35 | ATUALIZAR | EU | 0-3,3V | Elevação interna. Módulo reinicia e entra modo de atualização serial ao receber um entrada de baixo nível externamente |
