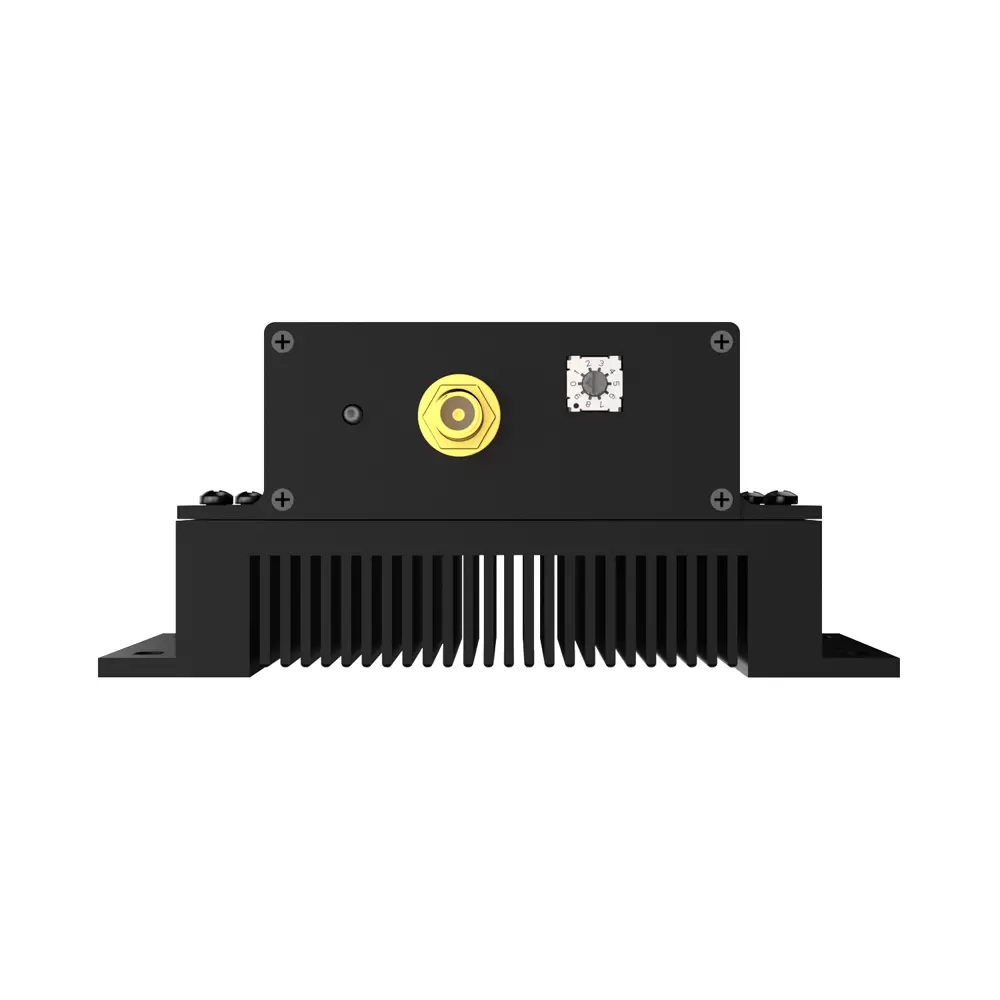

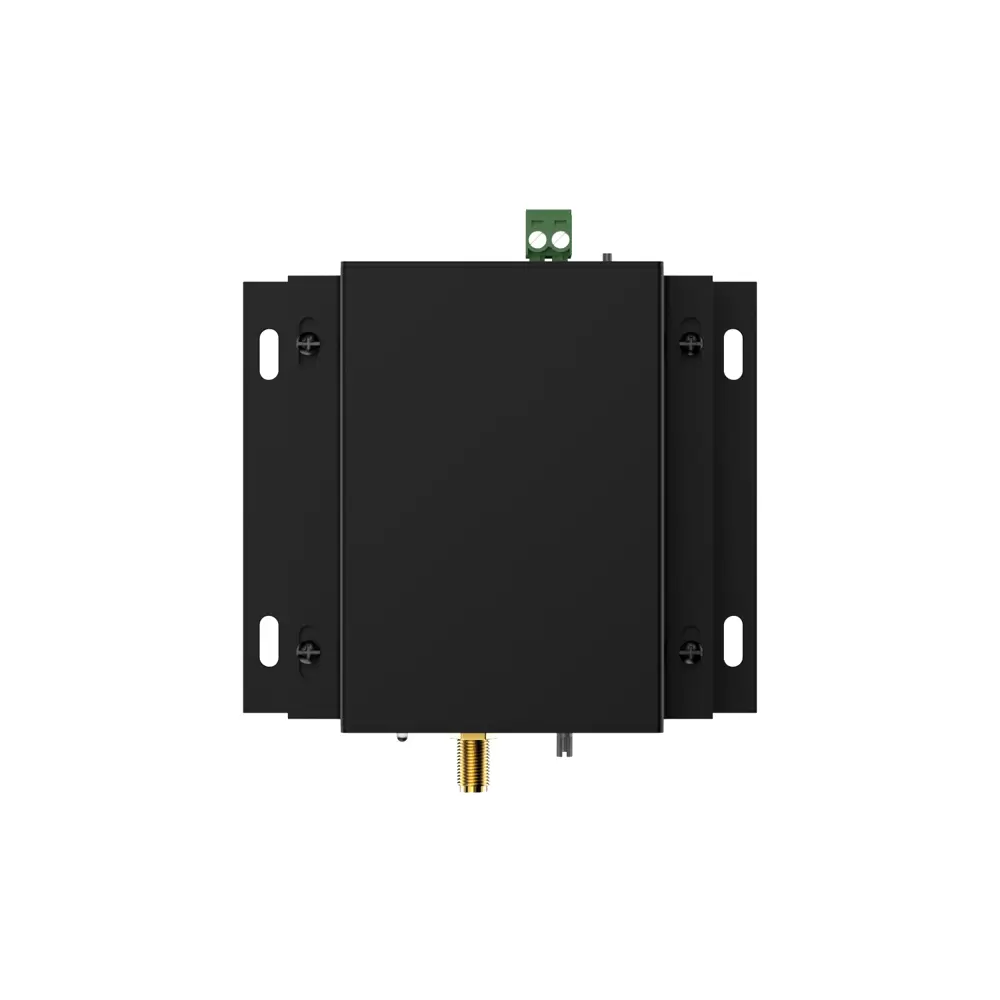

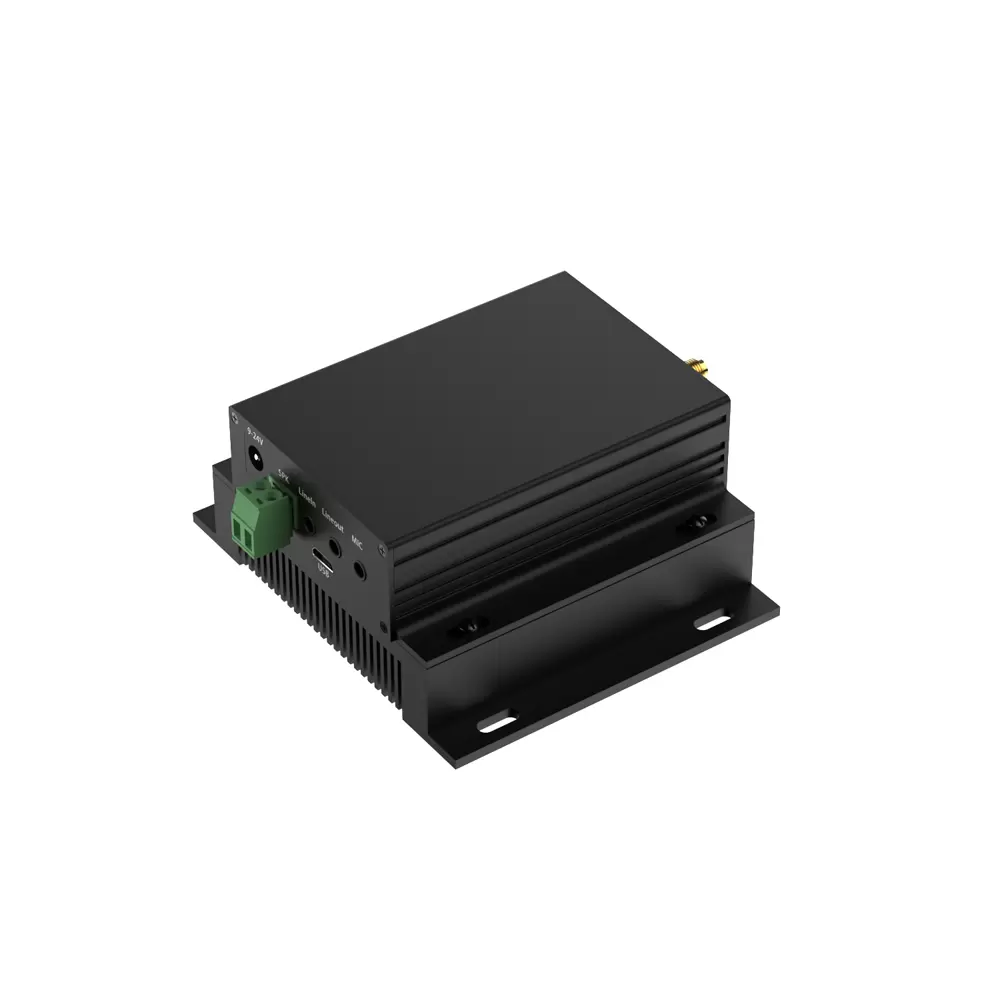

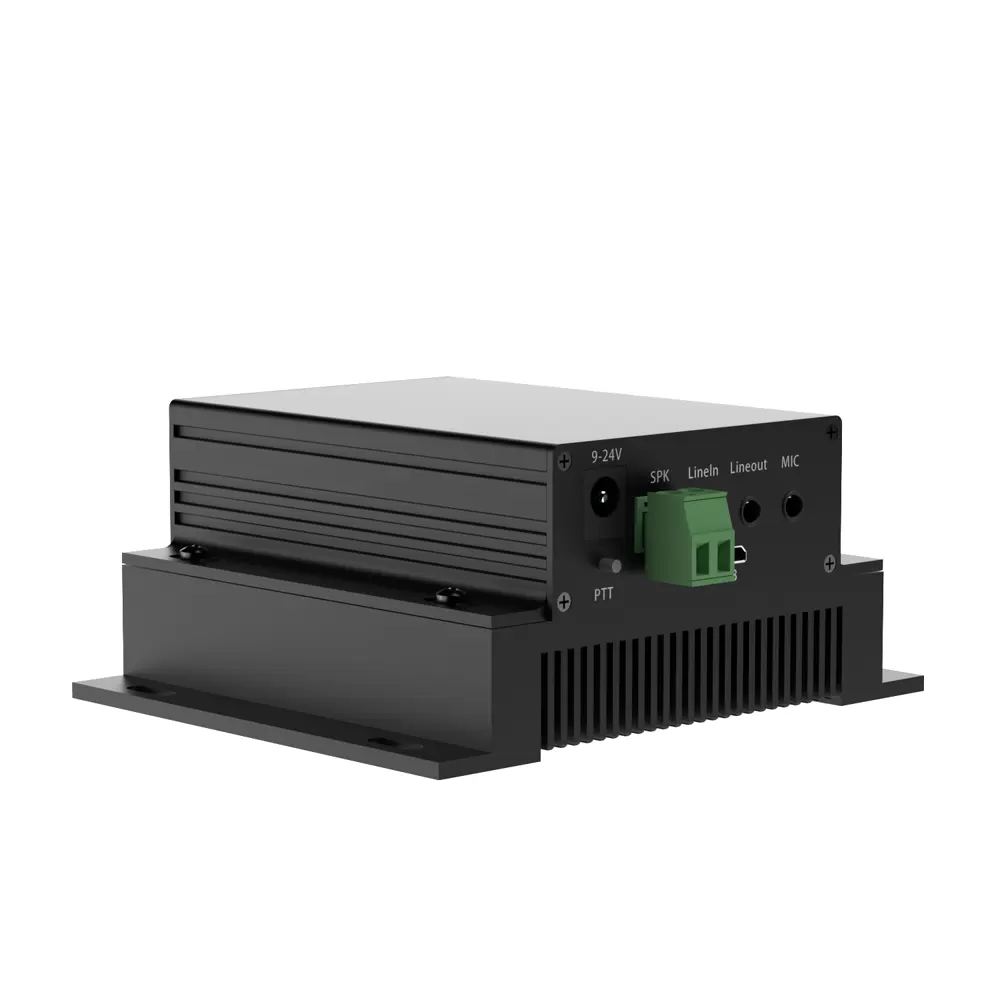

SA628F39: Módulo de transmissão de áudio full-duplex de alta potência de 8 W
O SA628F39 é um módulo de áudio e dados sem fio full-duplex de 8 W de alta potência. Os usuários podem ler e configurar os parâmetros internos do módulo por meio de uma interface serial USB, juntamente com uma interface de PC amigável, e controlar suas funções de transmissão e recepção. A transmissão e a recepção de dados podem ser realizadas diretamente pela porta serial, permitindo a comunicação de dados sem fio full-duplex com funcionalidade mesh.

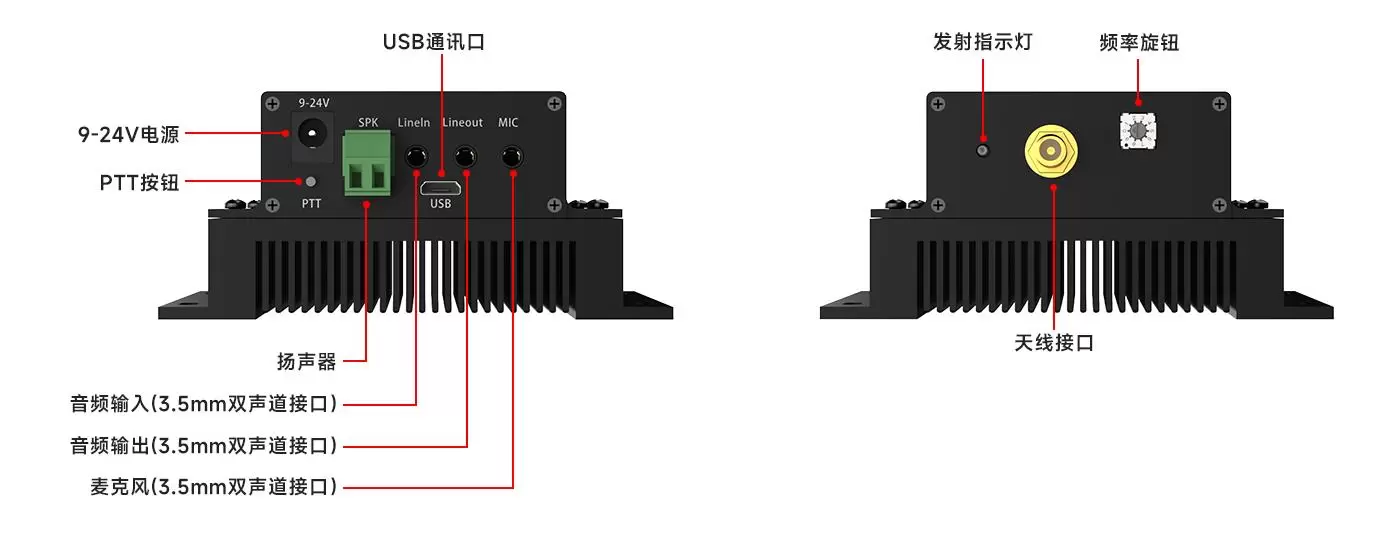

O SA628F39 possui múltiplos mecanismos de segurança, incluindo proteção contra polaridade reversa, proteção contra sobrecorrente e sobretensão e proteção anticongelamento, garantindo uma operação estável em diversos ambientes complexos. Os usuários precisam apenas conectar a fonte de alimentação, o alto-falante e o microfone para realizar facilmente a transmissão remota de voz digital sem fio. O módulo é simples de operar e rápido de implementar.
O SA628F39 suporta recepção simultânea multicanal e funcionalidade de rede auto-organizada Mesh. Ele também suporta atualizações over-the-air (OTA) ou atualizações seriais.
O módulo SA628F39 foi projetado com dissipação de calor eficiente e uma base termicamente condutiva para garantir estabilidade e confiabilidade durante a operação de alta potência.
O SA628F39 é fabricado e testado usando processos sem chumbo e está em conformidade com os padrões RoHS e Reach.
Parâmetros | Doença | Mín. | Tipo. | Máx. | Unidade |
Fonte de energia | 9 | 12 | 25 | V | |
Temperatura de trabalho | - 4 0 | 25 | 70 | °C | |
Consumo atual | |||||
Corrente RX | @Sem saída de áudio, 12V | 70 | mA | ||
Corrente TX (alta potência) | @12V 39dB m, comunicação para 2 pessoas | 1200 | mA | ||
@12V 39dBm, comunicação para 8 pessoas | 370 | mA | |||
Parâmetros de RF | |||||
Frequência de operação | UHF | 400 | 470 | MHz | |
Frequência de envio padrão | UHF (intervalo de 1 MHz) | 440.125 | 455.125 | MHz | |
Transmitir potência | @12v,440MHz | 38 | 39 | 40 | dBm |
Faixa de potência de transmissão ajustável | @12v,440MHz | 30 | 40 | dBm | |
Largura de banda (BW) | 500 | KHz | |||
Parâmetros de áudio | |||||
Sensibilidade de modulação | 10 | 200 | mV | ||
Relação sinal-ruído (SNR) de recepção | 80 | dB | |||
Resposta de frequência | 60 | 3800 | Hz | ||
Saída de voz ( saída de linha) | Carga 16 Ω | 40 | mW | ||
Potência de saída de voz （SPK +,SPK-) | Carga 8 Ω | 2000 | mW | ||
Parâmetros de atraso | 2 canais | 80 | EM | ||
3 canais | 120 | EM | |||
4 canais | 160 | EM | |||
6 canais | 240 | EM | |||
8 canais | 320 | EM | |||

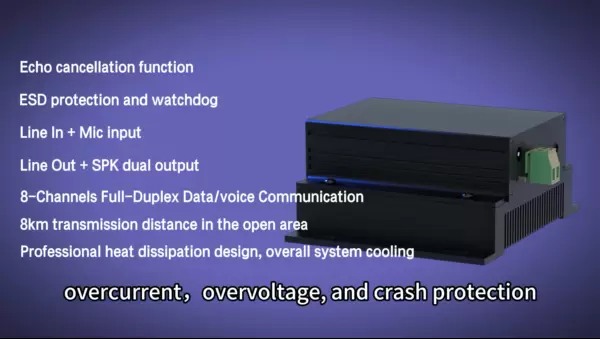

Características
Banda de frequência UHF 400-470MHz
Interface USB
Função de cancelamento de eco
Proteção ESD e cão de guarda
Entrada de linha + entrada de microfone
Saída de linha + saída dupla SPK
Rede Mesh, Recepção Simultânea
Atualização OTA e serial
Ajuste de VoC de 5 níveis
Comunicação de dados/voz full-duplex de 8 canais
Design profissional de dissipação de calor, resfriamento geral do sistema
Distância de transmissão de 8 km em área aberta
Aplicações
Comunicação de emergência de incêndio
Metro, comunicação em túnel
Sistema de comunicação para pilotagem
Sistema de segurança predial e residencial
Walkie talkie full duplex de alta qualidade
Sistema de intercomunicação de segurança para cenários especiais
Walkie talkie para atribuição de trabalho especial
Etiquetagem de Módulos

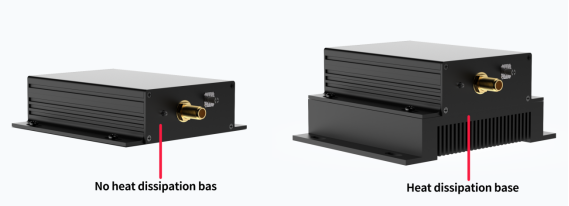

No design de módulos de alta potência, a dissipação de calor é um fator crítico para garantir uma operação estável e prolongar a vida útil do dispositivo. O módulo SA628F39 apresenta uma estrutura de dissipação de calor eficiente com distribuição interna otimizada. Combinado com um design de base de alta condutividade térmica, ele transfere rapidamente o calor gerado dentro do módulo para dispositivos de resfriamento externos, melhorando efetivamente a eficiência da dissipação de calor e garantindo a estabilidade e a confiabilidade do módulo durante a operação contínua de alta potência.
Se configurado para chamadas de 8 pessoas, não é necessária uma estação base, o que reduz significativamente o tamanho e o peso.
O módulo possui alta potência e o uso de uma antena padrão pode não proporcionar o desempenho ideal. A NiceRF recomenda as duas antenas a seguir
1. BLG-UHF40
2. SW-UHF390
