SA628F30: Módulo de áudio sem fio Full Duplex de longo alcance de 1 W com taxa de amostragem de 16 K

SA628F30: Módulo de áudio sem fio Full Duplex de longo alcance de 1 W com taxa de amostragem de 16 K

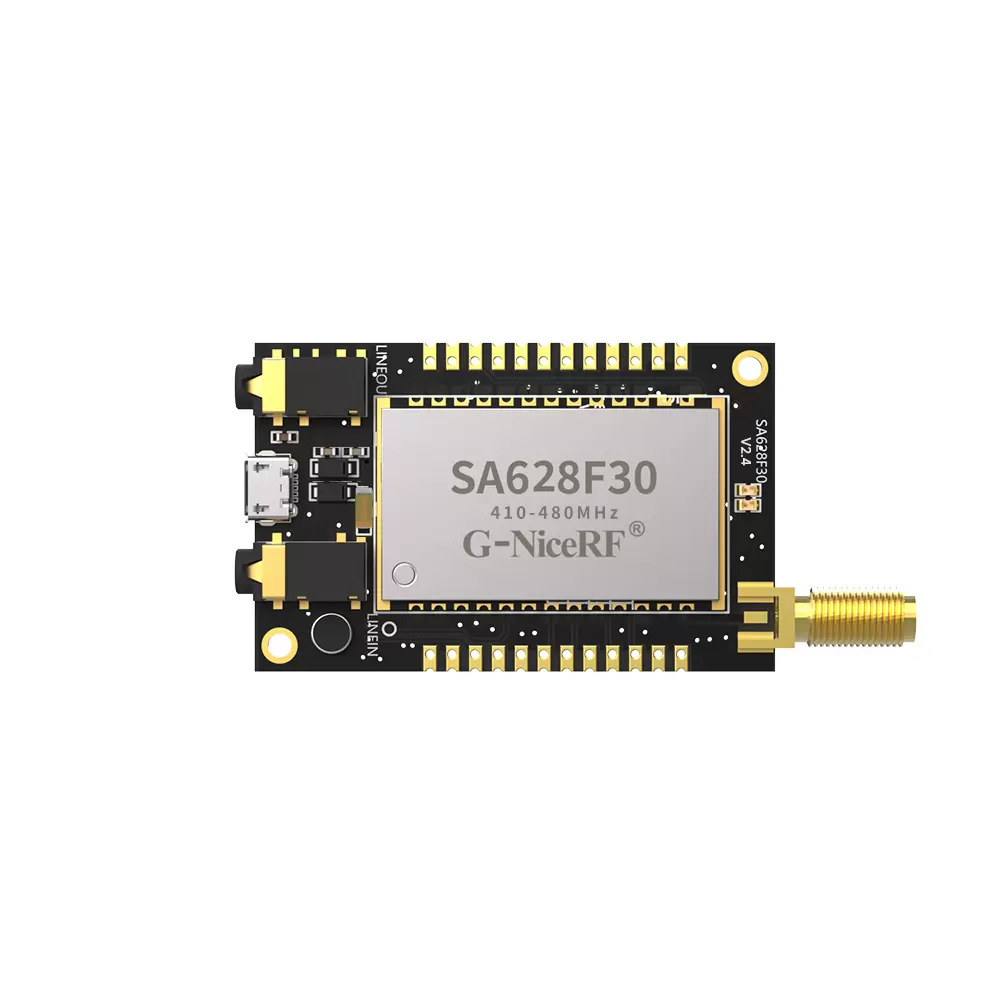

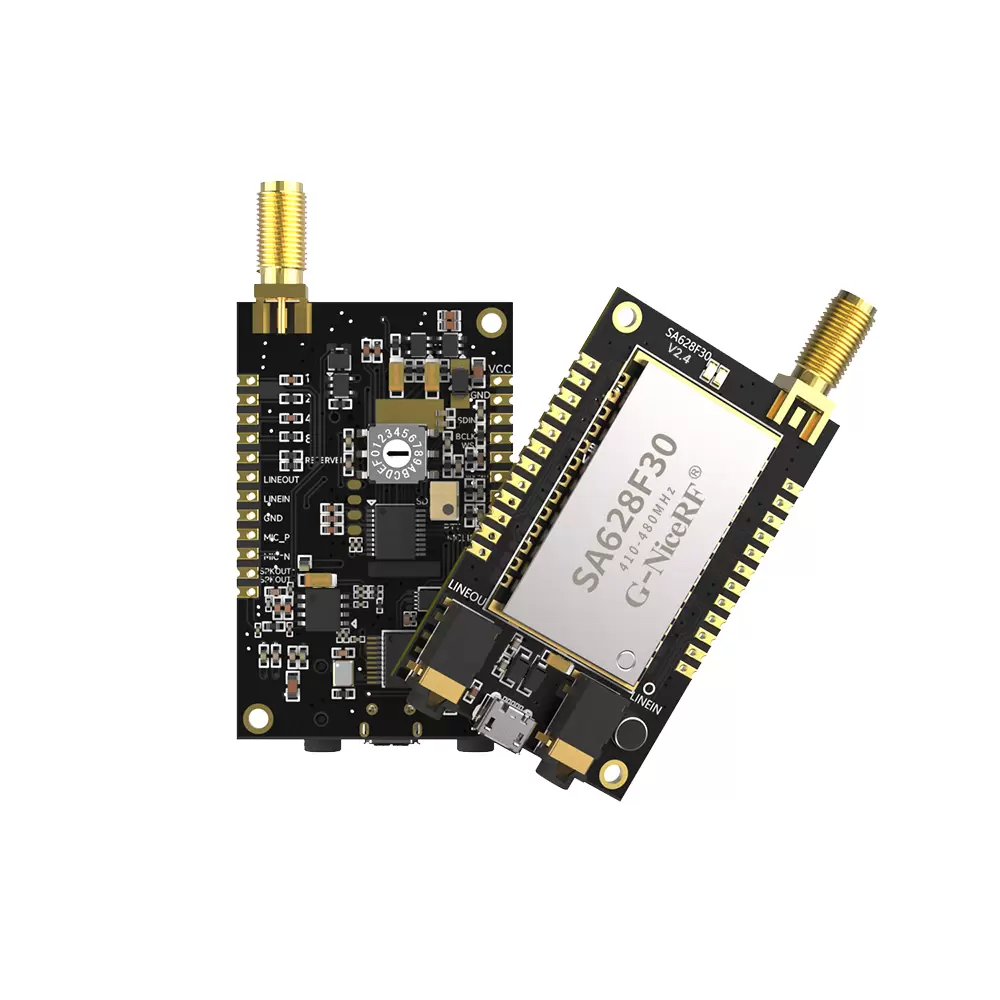

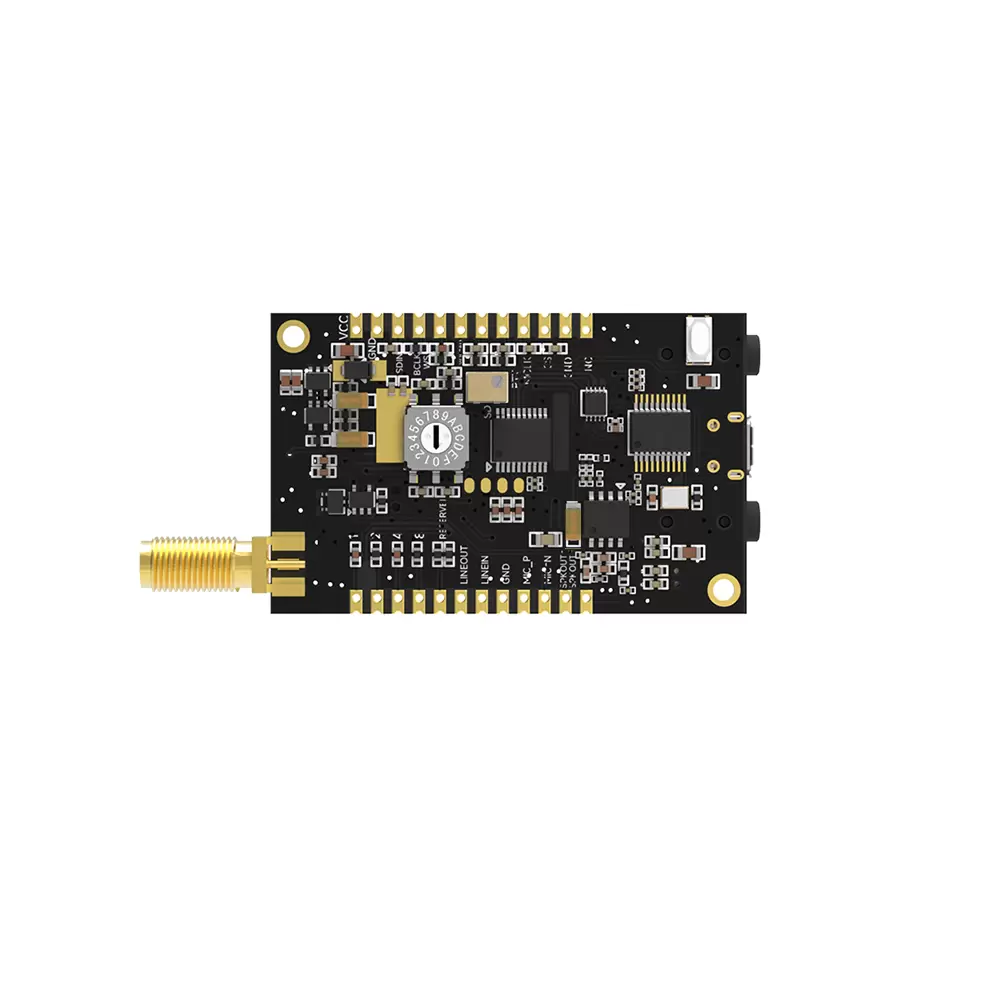

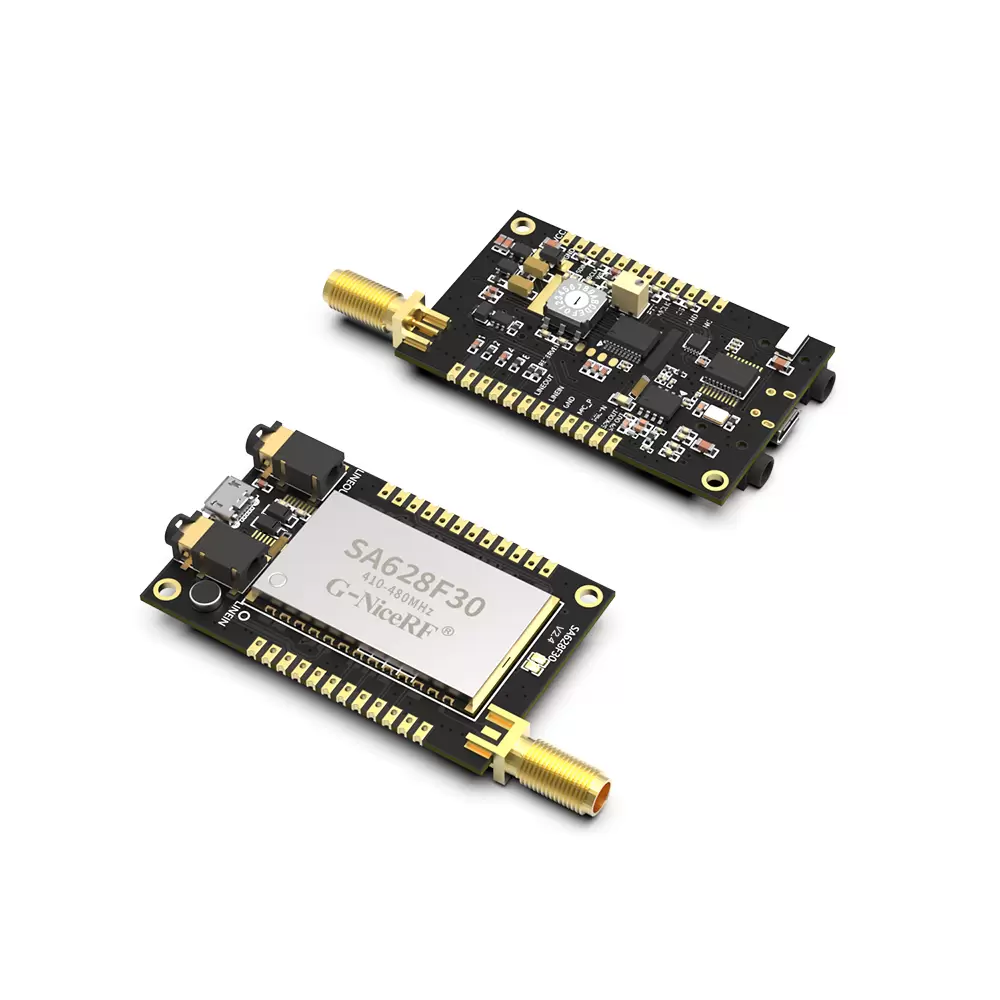

O SA628F30 é um módulo de voz sem fio full duplex com potência de saída de 1 W e rede mesh. É muito fácil de usar. Ele começa a funcionar conectando a antena, a fonte de alimentação e o alto-falante, o microfone, o amplificador de áudio, o seletor de canal de RF e o ajuste de volume, tudo integrado. O SA628F30 possui interface USB e software para PC específico. Ele pode ser configurado e enviado SMS por meio do software para PC.
O módulo SA628F30 possui microcontroladores de alta velocidade integrados, codec de voz de alta qualidade, chips de RF e amplificadores de alto desempenho. Este módulo sem fio adota o chip LoRa de última geração, que possui características de baixo consumo de energia, longa distância e ajuste de frequência flexível. O SA628F30 possui interface de áudio analógica e I2S para diferentes aplicações. O SA628F30 suporta comunicação SMS full duplex.
O SA628F30 incorpora um codec de voz muito bom, que proporciona uma qualidade de voz muito melhor do que os walkie talkies do mercado.
O SA628F30 suporta transmissão e recepção simultâneas. Suporta até 8 dispositivos transmitindo simultaneamente. Não há limitação de recepção. A rede mesh está disponível para estender o alcance. A função mesh é fácil de usar configurando os módulos como Nó, Roteador ou Nó e Roteador.
O SA628F30 pode ser atualizado via rádio (OTA) ou por comunicação serial.
O SA628F30 utiliza rigorosamente o processo de produção e teste sem chumbo, que atende aos padrões ROHS e Reach

Contate-nos

DOWNLOAD

Parâmetros	Doença	Mín.	Tipo.	Máx.	Unidade
Fonte de energia		3.3	4	5.5	V
Temperatura de trabalho		-30	25	70	°C
Consumo atual
Corrente do sono			65		uA
Corrente RX	@sem saída de voz		75		mA
Corrente TX (alta potência)	4,2 V, a 30 dBm		450		mA
Parâmetros de RF
Frequência de trabalho	UHF	410		480	MHz
Frequência personalizável		150		960	MHz
Valor de frequência padrão para 16 canais	UHF (intervalo de 1 MHz)	440.125		455.125	MHz
Transmitir potência	Padrão: 32dBm	15	30	32	dBm
Largura de banda (BW)			500		KHz
Sensibilidade de recepção			-117		dBm
parâmetros de voz
Sensibilidade de modulação			10	100	mV
Relação sinal-ruído (SNR) de recepção			90		dB
Resposta de frequência		60		3800	Hz
Saída de voz (saída de linha)	Carga 16Ω			40	mW
Potência de saída de voz (SPK+,SPK-)	Carga 8Ω			2000	mW
Parâmetros de atraso	2 canais		80		EM
	3 canais		120		EM
	4 canais		160		EM
	6 canais		240		EM
	8 canais		320		EM

Características

Banda de frequência: 420~510MHz (personalizável 150-960 MHz)
Interface USB
Configuração de software para PC, operação fácil
Comunicação de dados/voz full-duplex de 8 canais
Função de cancelamento de eco
VOX e PTT

Atualização OTA e serial
I2S Voz digital + voz analógica
Entrada de linha + entrada de microfone
Rede Mesh, Tx/Rx simultâneo
Distância de transmissão de 3-4 km em área aberta
Alta sensibilidade de recepção: -117 dBm
Baixo consumo de energia

Aplicações

Comunicação de emergência de incêndio
Metrô, comunicação em túnel
Sistema de pilotagem
Walkie talkie full duplex de alta qualidade
sistema de teleconferência
Construindo um sistema de segurança comunitária
Sistema de intercomunicação de segurança para cenários especiais
Fone de ouvido walkie-talkie
Walkie talkie para atribuição de trabalho especial

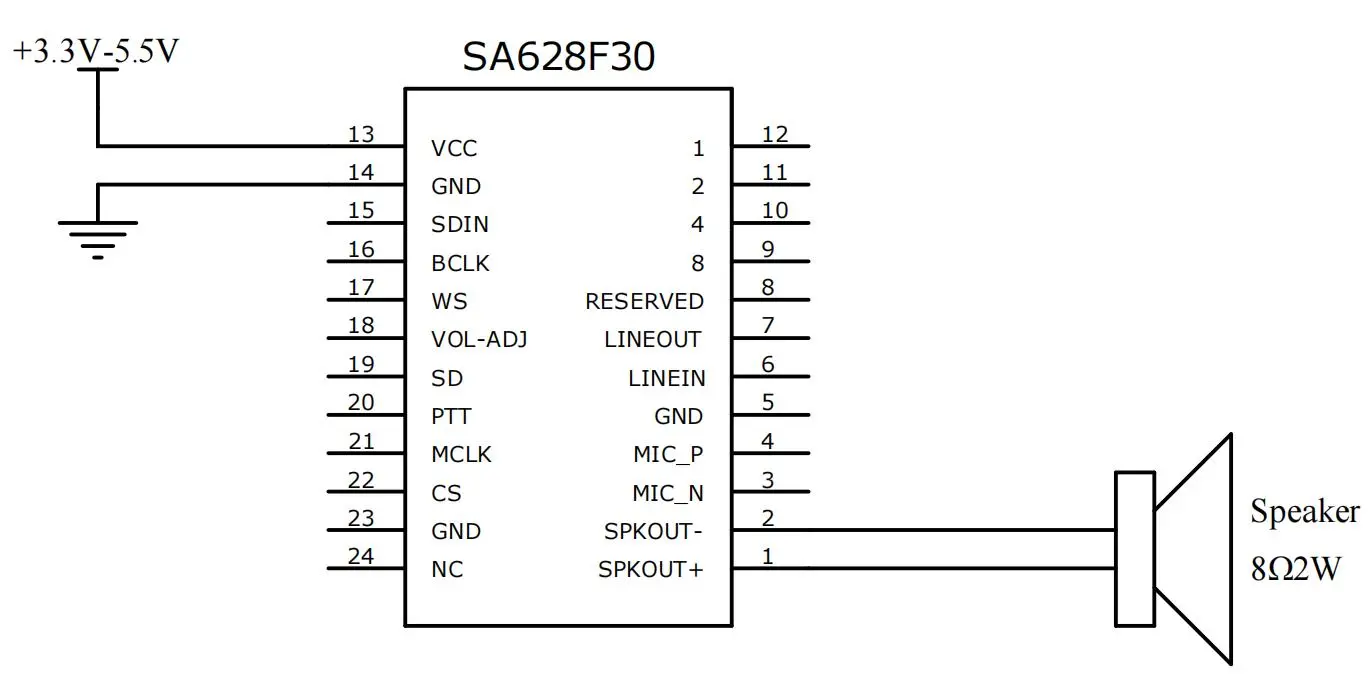

Circuito de aplicação do módulo de áudio sem fio SA628F30

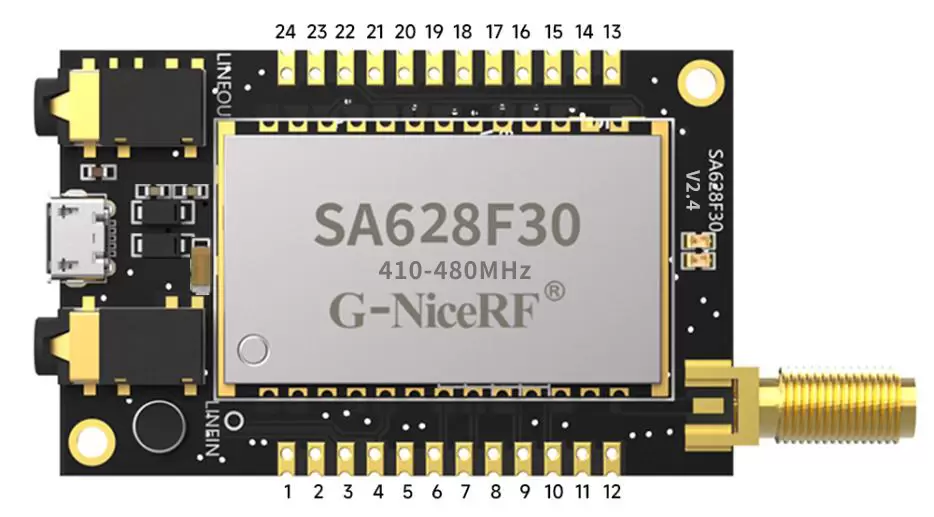

Definição de pinos do módulo de áudio sem fio SA628F30.

PIN nº.	Nome do PIN	Descrição
1	SPKOUT+	Conecte com alto-falante de 8 ohms e 2 W
2	SPKOUT-	Conecte com alto-falante de 8 ohms e 2 W
3	MIC_N	Conectado com o negativo do microfone externo
4	MIC_ P	Conectado com o positivo do microfone externo
5,14,23	Terra	Conecte ao pólo negativo da fonte de alimentação
6	LINHA	Entrada de linha, máximo 1VRMS
7	LINEOUT	Saída de linha, fone de ouvido externo de 16 Ω conectado
8	Reservado	NC
9	8	o interruptor de canal RF integrado de 16 canais, por exemplo. Quando o interruptor rotativo mudou para o canal 11 ^, a saída (8, 4, 2, 1) é: 1011: canal 11
10	4
11	2
12	1
13	VCC	VCC( 3,3-5,5V )
15	SDIN	I2S externo ( 0-3,3 V )
16	BCLK	I2S externo ( 0-3,3 V )
17	WS	I2S externo ( 0-3,3 V )
18	VOL-AJ.	Resistores variáveis de 50K são recomendados
19	SD	I2S externo ( 0-3,3V )
20	PTT	Pressione para falar, 0: modo RX, 1: modo Tx. Puxe para cima internamente
21	MCLK	I2S externo ( 0-3,3V )
22	CS	0: dormir, 1: trabalhar, Puxe para cima internamente.
24	NC

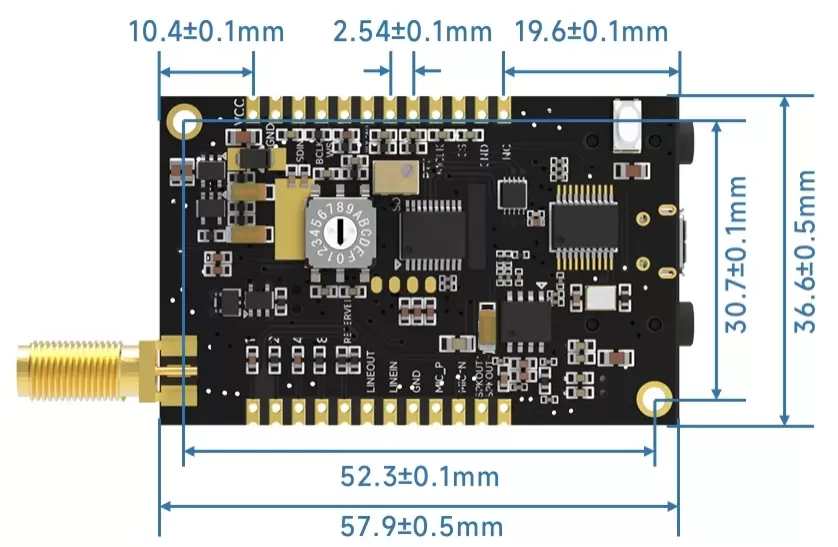

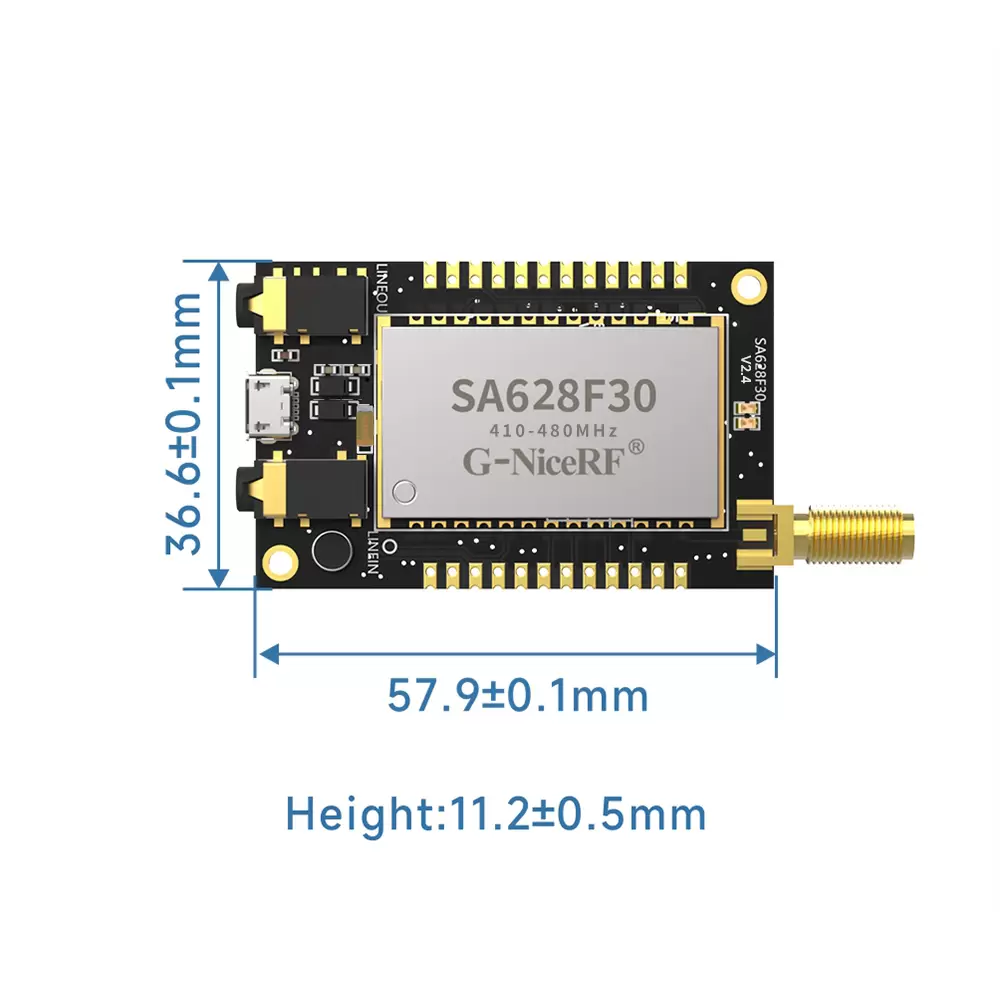

Dimensões mecânicas do módulo de áudio sem fio SA628F30.
