LoRa-CC68: Placa de demonstração

Descrição da função do módulo LLCC68 LoRa LoRa-CC68

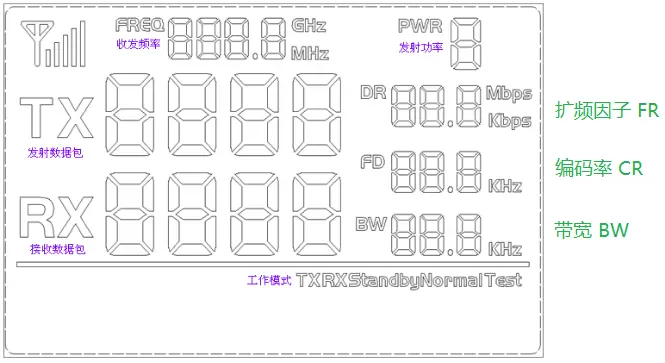

O segmento completo do LCD é o seguinte:

Os usuários podem definir os parâmetros do módulo RF, como frequência/potência do transmissor/taxa de transmissão de dados, por meio dos botões.

Modo de funcionamento do módulo LLCC68 LoRa LoRa-CC68

• Modo normal Tx: envia pacotes de dados regularmente (no modo de configuração, os pacotes de dados não serão enviados temporariamente);
• Modo normal Rx: ligue e entre no estado de recebimento, receba pacotes de dados e envie os pacotes de dados recebidos corretamente;
• Modo de teste Tx: o módulo RF transmite sinal continuamente;
• Modo de teste Rx: o módulo RF está sempre no modo Rx;
• Modo de espera: o módulo RF está sempre em estado de espera.

Operação de botão do módulo LLCC68 LoRa LoRa-CC68

• Botão [SET]

Pressione a tecla para entrar no modo de configuração. Se o último parâmetro for definido, a tecla sairá do modo de configuração.

• Botão PARA CIMA/PARA BAIXO

No modo de configuração, pressione para modificar os parâmetros de configuração correspondentes.

Observação: a placa DEMO possui memória FLASH interna, todos os parâmetros de configuração se comportarão automaticamente e permanecerão inalterados mesmo após o desligamento.
