O módulo GPS01-ZK é um mini módulo GPS trimodo compatível com BDS/GPS/GLONASS/QZSS/SBAS e com suporte total ao BeiDou B3, proporcionando aos usuários soluções de posicionamento e navegação de alta qualidade, com forte antibloqueio e baixo consumo de energia. Possui as vantagens de baixa corrente, alta sensibilidade e alta precisão, sendo adequado para navegação veicular, posicionamento portátil e equipamentos vestíveis.

Contate-nos

DOWNLOAD

Módulo GPS de satélite trimode GPS01-ZK

Módulo GPS de alta precisão GPS01-ZK

Módulo GPS de alta sensibilidade GPS01-ZK

Módulo GPS de baixa potência GPS01-ZK

Antena ativa/antena passiva conectada ao módulo GPS GPS01-ZK

Aplicações do módulo GPS GPS01-ZK

Parâmetro	Descrição	Mínimo	Típico	Máximo	Unidade	Doença
Condições operacionais
Faixa de tensão de operação	VCC	3.0	3.3	3,5	V
Faixa de tensão de operação	V_BCKP	2,5	3.3	3,5	V
Temperatura	Trabalhando	-40		85	°C
Temperatura	Armazenar	-40		125	°C
Consumo atual
Receber corrente			<28		mA	@Modo duplo, VCC=3,3 V, V_BCKP=3,3 V
Corrente do sono			< 10		uA	VCC=0V, V_BCKP=3,3V
Parâmetros de radiofrequência
Precisão de posicionamento			< 2		m	@Terra aberta
Sensibilidade	capturar		-148		dBm
Sensibilidade	acompanhar		-162		dBm
Ganho de antena externa				30	dB
Precisão da medição de velocidade			< 0,1		EM
Hora da primeira correção (TTFF)	Partida a frio		≤ 32		s
	Partida a quente		≤ 1		s
	Recaptura		≤ 1		s
Parâmetros da porta serial
Taxa de transmissão serial			9600	115200	bps
Taxa de atualização de dados (modo único)	BDS/GPS/GLONASS		1	5	Hz	Padrão 1 Hz
Taxa de atualização de dados (modo duplo)	BDS+GPS		1	5	Hz
	BDS+GLONASS		1	5	Hz
	GPS+GLONASS		1	5	Hz
Taxa de atualização de dados (modo triplo)	BDS+GPS+GLONASS		1	5	Hz

Tipo	GPS

Características do Mini Módulo GPS GPS01-ZK

Suporte BDS B1/B1C, GPS L1 C/A, GLO L1OF, ponto de frequência Gal E1
Suporte BDS/GPS/GLONASS/Galileo modo único, modo duplo e multimodo, pode alternar entre si por comando, trabalho tri-modo BDS/GPS/GLO padrão
Suporte ao posicionamento assistido por A-GNSS
Suporte para alimentação de energia da antena ativa
Com interface de entrada de energia de reserva
Suporte para inicialização a quente
Suporte para reinicialização externa
Suporte à interface UART
Sensibilidade de captura de partida a frio de até -147 dBm. Sensibilidade de rastreamento de até -163 dBm.

Aplicações do Mini Módulo GPS GPS01-ZK

Produtos de posicionamento e navegação pessoal
Posicionamento e navegação de veículos e navios
Internet das Coisas
Dispositivo portátil de mão

O método de conexão da antena ativa é o seguinte:

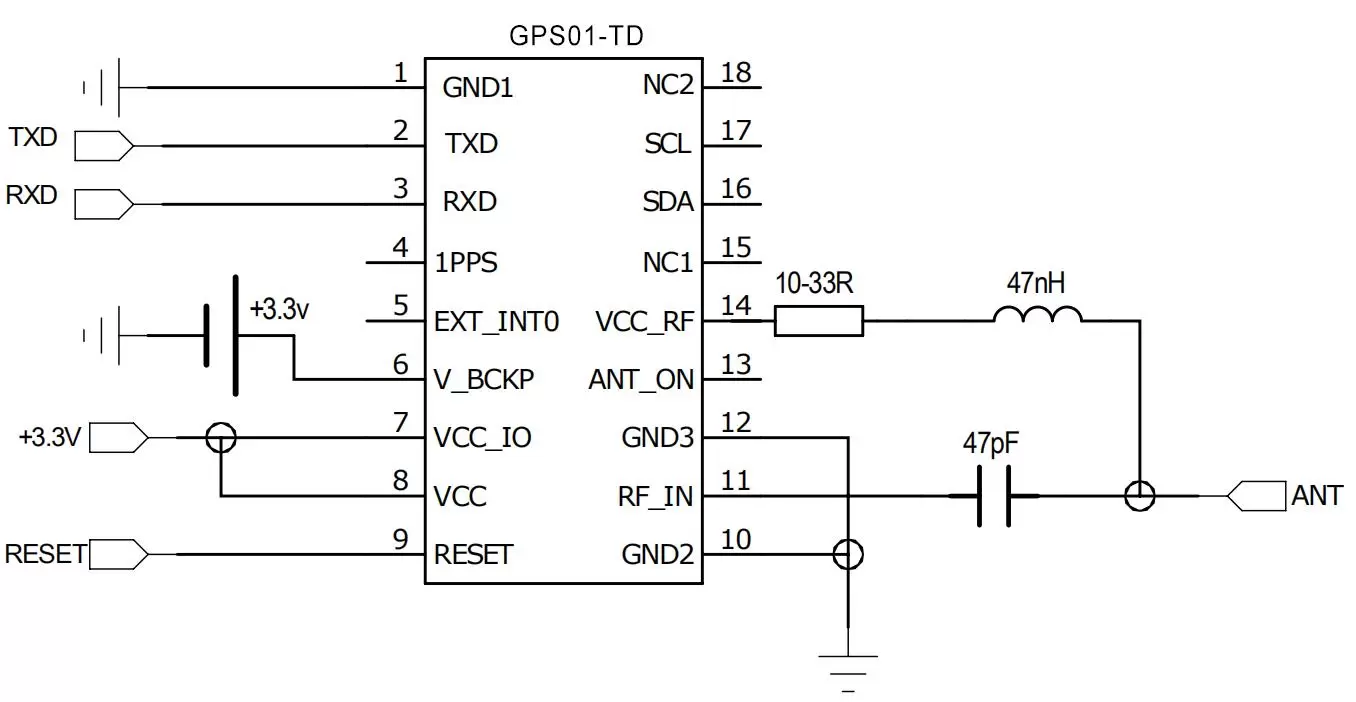

Diagrama de conexão do circuito de aplicação da antena ativa do módulo GPS GPS01-ZK

O método de conexão da antena passiva é o seguinte:

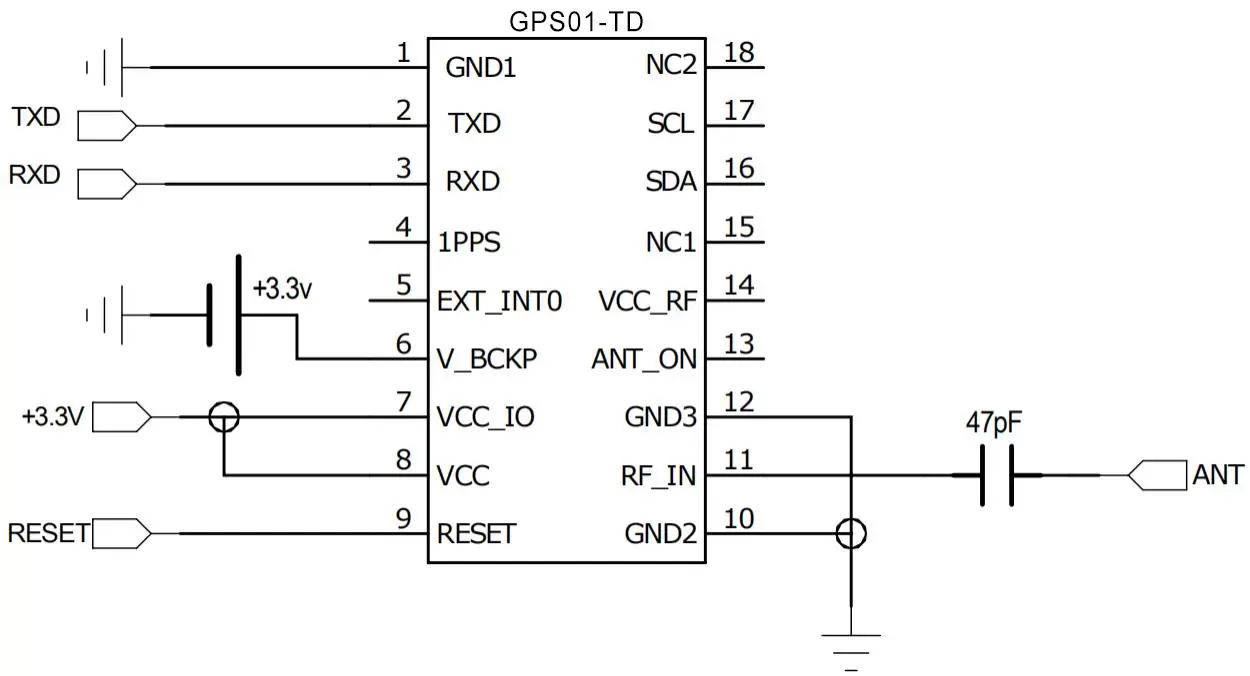

Diagrama de conexão do circuito de aplicação da antena passiva do módulo GPS GPS01-ZK

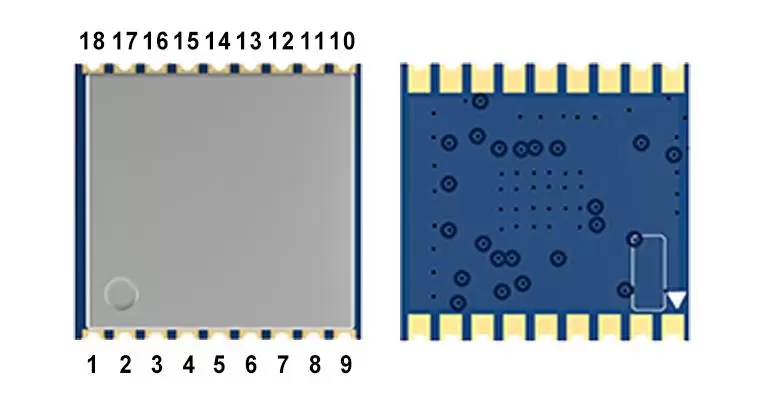

Definição de pinos do módulo GPS GPS01-ZK

Número PIN	Definição de PIN	E/S	Nível padrão	Descrição
1, 10, 12	Terra	—		aterramento de energia
2	TXD	O	0-3,5 V	Interface serial
3	RXD	EU	0-3,5 V	Interface serial
4	1PPS	O	0-3,5 V	1 saída de pulso por segundo
5	EXT_INT0	EU	0-3,5 V	Reservado
6	V_BCKP	EU	2,5-3,5 V	Entrada de energia de reserva
7	VCC_IO	—	3,0-3,5 V	Entrada de energia IO
8	VCC	—	3,0-3,5 V	Entrada de energia principal
9	nRESET	EU	0-3,5 V	Reset externo, ativo baixo. Não pode ser conectado ao terra através do capacitor.
C	RF_IN	EU		Entrada de antena
13	ANT_ON	O	0-3,5 V	Reservado
14	VCC_RF	O	VCC	Saída de 3,3 V, alimentada pela antena ou LNA, não excedendo 20 mA
15 e 18	NC	—
16	SDA	E/S	0-3,5 V	Interface I2C
17	SCL	EU	0-3,5 V	Interface I2C

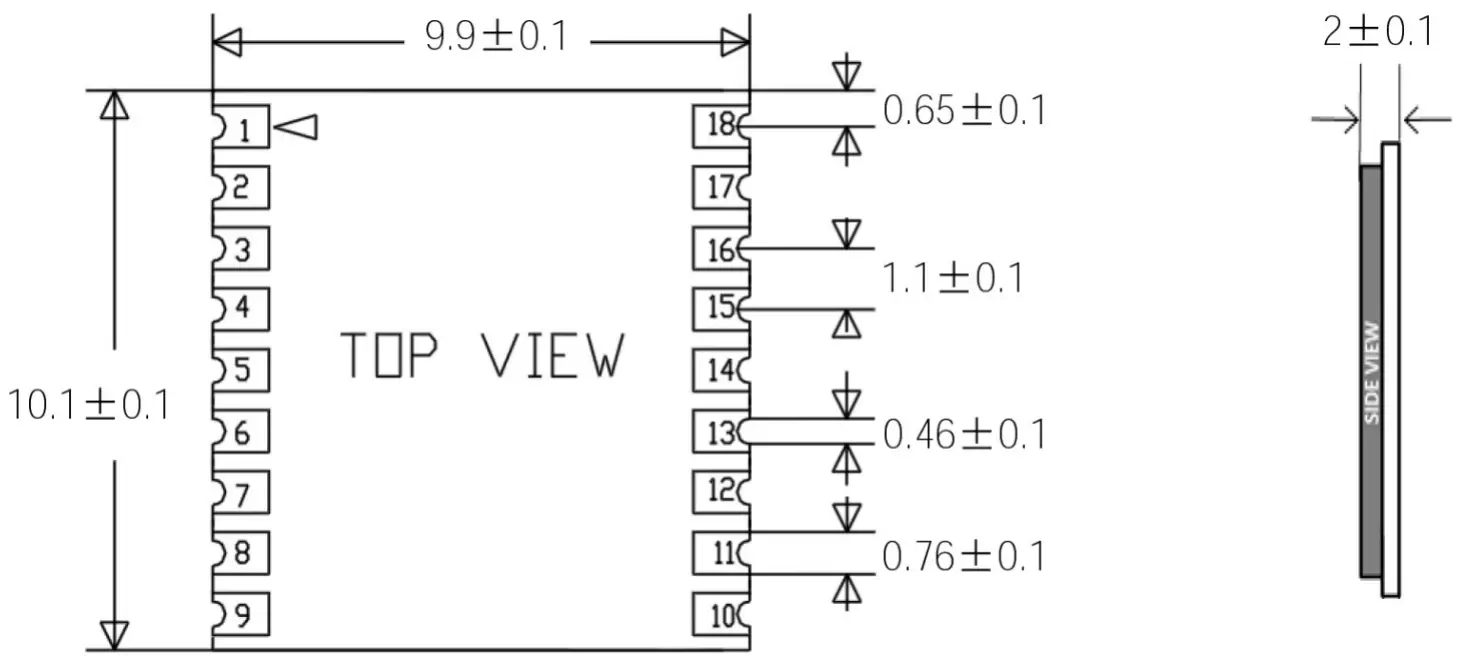

Dimensões mecânicas do módulo GPS GPS01-ZK
