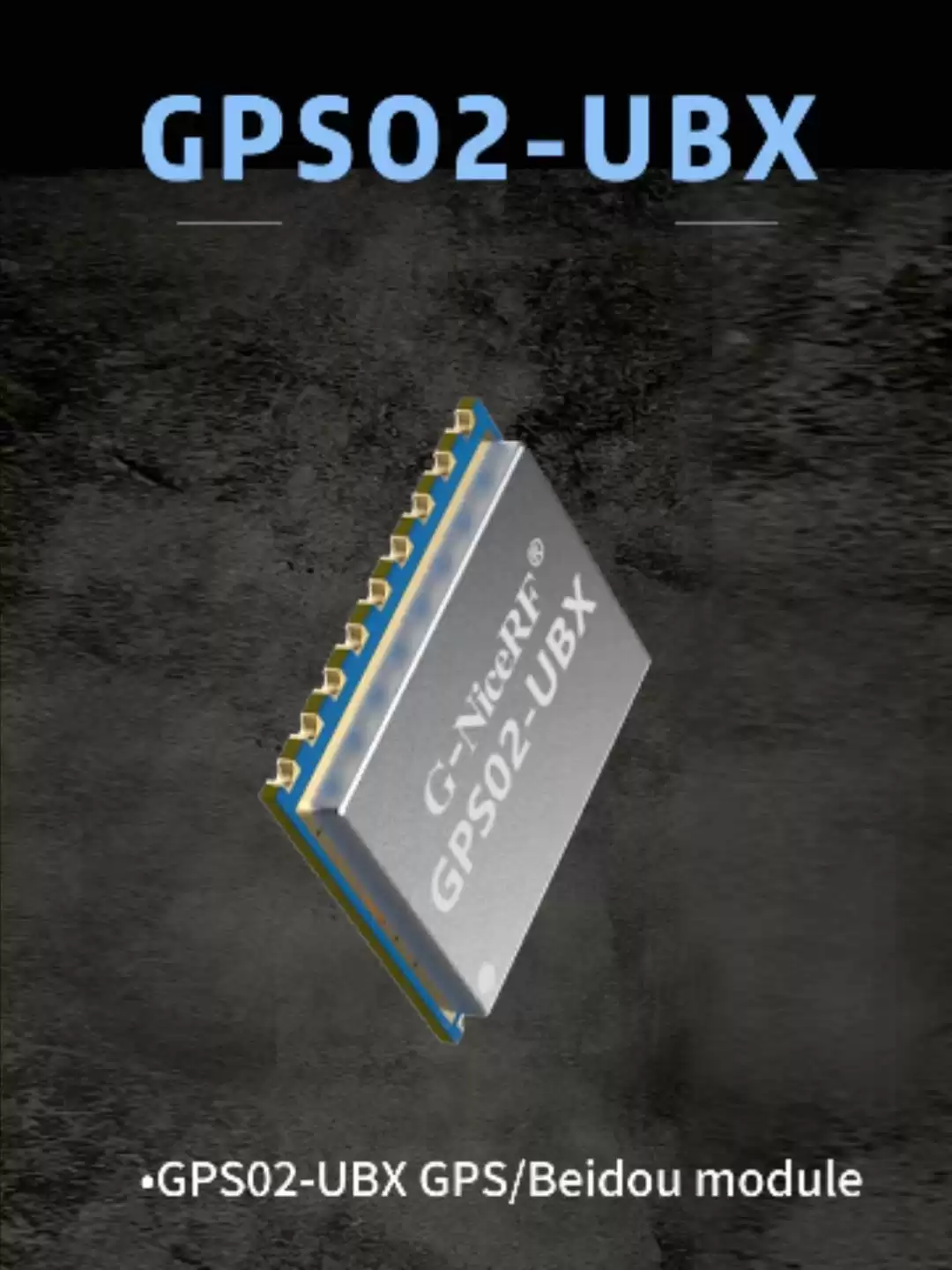

GPS02-UBX: Módulo GPS UBLOX de satélite de modo quádruplo com a mais recente série UBLOX IC M10 e proteção ESD

O módulo GPS GPS02-UBX utiliza a plataforma GNSS de precisão padrão u-blox M10 e oferece sensibilidade e tempos de aquisição excepcionais para todos os sinais GNSS de nível 1. O consumo de energia extremamente baixo no modo de rastreamento contínuo permite grande autonomia para todos os dispositivos alimentados por bateria, como rastreadores de ativos, sem comprometer o desempenho do GNSS.
O módulo GPS02-UBX suporta recepção simultânea de até quatro GNSS (GPS, GLONASS, Galileo e BDS). Observação: Escolha três dos quatro, BDS e GLONASS não podem ser usados simultaneamente.
O alto número de satélites visíveis permite que o receptor selecione os melhores sinais.
Isso maximiza a precisão da posição, especialmente em condições desafiadoras, como em cânions urbanos profundos. No firmware descrito aqui, no entanto, o número de GNSS recebidos simultaneamente é limitado a três. A tecnologia u-blox Super-S (Super-Sinal) oferece excelente sensibilidade de RF.
Ele fornece soluções de posicionamento e navegação de alta sensibilidade, alta precisão de posicionamento, baixo consumo de energia e baixo custo para a fabricação de produtos terminais de navegação e posicionamento, como veículos, navios, dispositivos portáteis e vestíveis.

Contate-nos

DOWNLOAD

Parâmetro	Descrição	Mínimo	Típico	Máximo	Unidade	Doença
Condições operacionais
Faixa de tensão de operação	VCC	2.7	3.3	3.6	V
Faixa de tensão de operação	V_BCKP	2,5	3.3	3,5	V
Faixa de temperatura	Trabalhando	-40		85	°C
Faixa de temperatura	Armazenar	-40		125	°C
Consumo atual
Receber corrente			< 25		mA	@Modo duplo, VCC=3,3 V, V_BCKP=3,3 V
Corrente do sono			< 35		uA	VCC=0V, V_BCKP=3,3V
Parâmetros de radiofrequência
Precisão de posicionamento	Nível		< 3		m	@Terra aberta
Precisão de posicionamento	Elevação		< 4,5		m	@Terra aberta
Precisão da medição de velocidade			<0,1		m
Sensibilidade	capturar		-148		dBm
Sensibilidade	acompanhar		-166		dBm
Ganho de antena externa				30	dB
Precisão da medição de velocidade			< 0,1		EM
Hora da primeira correção (TTFF)	Partida a frio		< 28		s
	Partida a quente		1		s
	Recaptura		1		s
Parâmetros da porta serial
Taxa de transmissão serial		4800	38400	921600	bps
Taxa de atualização de dados (modo único)	BDS/GPS/GLONASS/Galileu		1	18	Hz	Padrão 1 Hz
Taxa de atualização de dados (modo duplo)	BDS+GPS		1	10	Hz
	BDS+Galileu		1	10	Hz
	GPS+GLONASS		1	10	Hz
	GPS+Galileu		1	10	Hz
	GLONASS+Galileu		1	10	Hz
Taxa de atualização de dados (modo triplo)	GPS+Galileu+GLONASS		1	10	Hz
Taxa de atualização de dados (modo triplo)	GPS+Galileu+BDS		1	10	Hz

Tipo	GPS

Características do módulo GPS UBLOX GPS02-UBX

Suporte BDS B1I, GPS L1C/A, GLO L1OF, ponto de frequência Gal E1-B/C
Suporta BDS/GPS/GLONASS/Galileo modo único, modo duplo e multimodo, pode alternar entre si por comando, trabalho tri-modo BDS/GPS/GLO padrão
Suporte para alimentação de energia da antena ativa
Com interface de entrada de energia de reserva
Suporte para inicialização a quente
Suporte para reinicialização externa
Suporte a interface UART e I2C
Sensibilidade de captura de partida a frio de até -148 dBm. Sensibilidade de rastreamento de até -166 dBm.
Suporte ao posicionamento assistido por A-GNSS

O método de conexão da antena ativa é o seguinte:

Diagrama de conexão do circuito de aplicação da antena ativa do módulo GPS GPS02-UBX

O método de conexão da antena passiva é o seguinte:

Diagrama de conexão do circuito de aplicação da antena passiva do módulo GPS GPS02-UBX

Pinos do módulo GPS UBLOX GPS02-UBX

Número PIN	Definição de PIN	E/S	Nível padrão	Descrição
1, 3, 10	Terra	—		aterramento de energia
2	FORMIGA	EU		Entrada de antena
4, 6 e 9	NC	—		Nenhuma função
5	VCC_RF	O	VCC	Saída de 3,3 V, alimentada pela antena ou LNA, não excedendo 20 mA
7	SDA	E/S	0-3,5 V	Interface I2C
8	SCL	EU	0-3,5 V	Interface I2C
11	TXD	O	0-3,5 V	Interface serial
12	RXD	EU	0-3,5 V	Interface serial
13	1PPS	O	0-3,5 V	1 saída de pulso por segundo
14	PIO5	EU	0-3,5 V	Interface reservada
15	V_VOLTAR	EU	2,5-3,5 V	Entrada de energia de reserva
16	VCC	—	3,0-3,5 V	Entrada de energia principal
17	VCC_IO	—	3,0-3,5 V	Entrada de energia IO
18	REINICIAR	EU	0-3,5 V	Reset externo, ativo baixo. Não pode ser conectado ao aterramento através do capacitor.

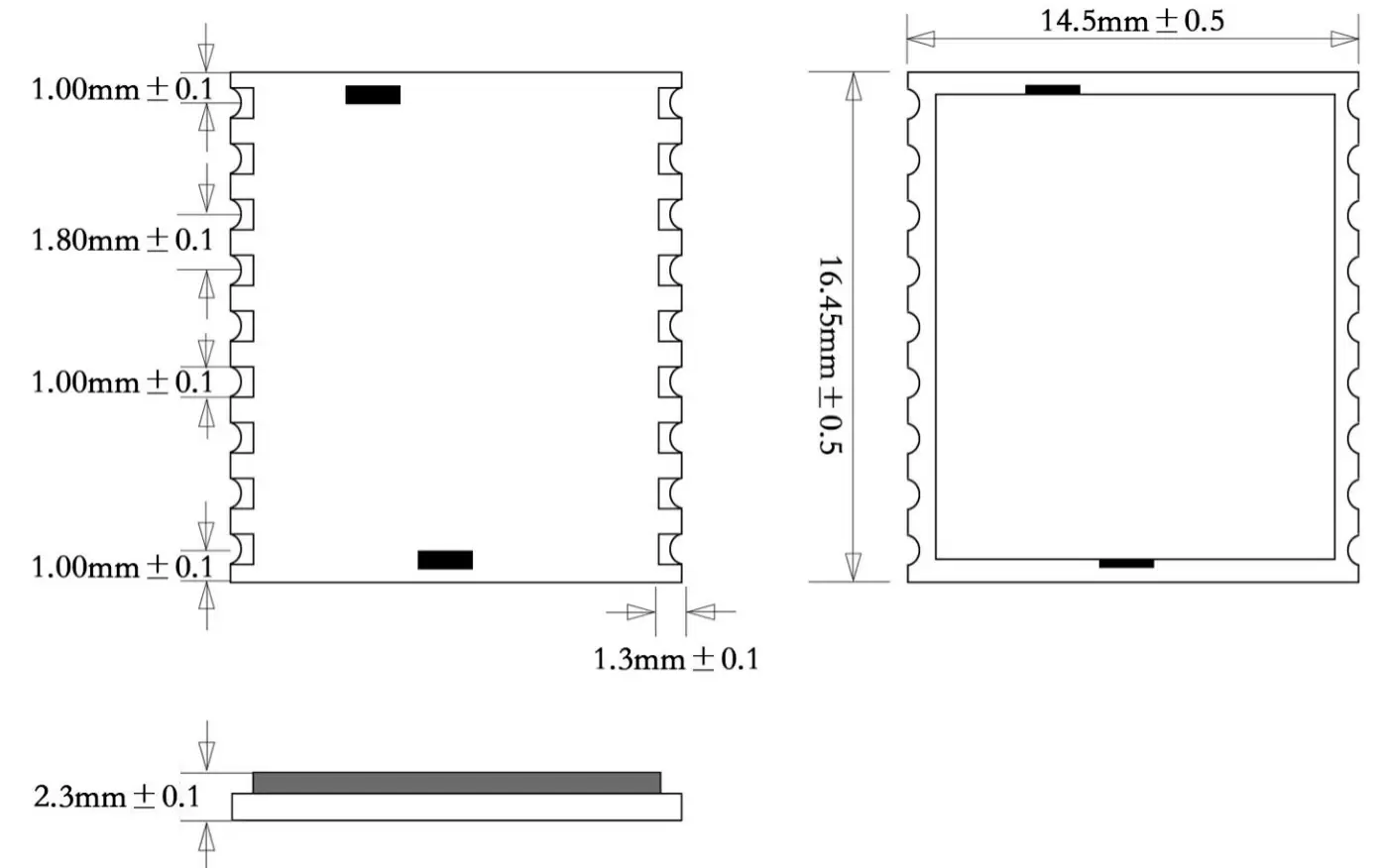

Dimensões mecânicas do módulo GPS GPS02-UBX

Dimensões mecânicas do módulo GPS UBLOX GPS02-UBX
