LoRa-CC68: Módulo 433/470/490MHz baseado em LLCC68 com porta SPI

LoRa-CC68: Módulo 433/470/490MHz baseado em LLCC68 com porta SPI

O módulo LoRa-CC68 LoRa adota o dispositivo LLCC68 da Semtech e um oscilador de cristal industrial de alta precisão, o que lhe confere uma corrente de recepção ultrabaixa, baixa corrente de repouso e boa sensibilidade de -129 dBm. Ele pode ativar o microcontrolador externo periodicamente com baixo consumo de energia, graças ao oscilador de 64 kHz integrado. O interruptor de antena do módulo é integrado e controlado pelo chip de RF, o que economiza os recursos do microcontrolador externo. Além disso, o LoRa-CC68 possui tamanho compacto e potência de saída de 22 dBm (160 mW), o que oferece grandes vantagens em aplicações de IoT e alimentadas por bateria.
O LoRa-CC68 é produzido e testado rigorosamente usando processos sem chumbo e está em conformidade com os padrões RoHS e REACH.
O LoRa-CC68 obteve a certificação CE-RED @ 868 MHz e a certificação FCC ID @ 915 MHz.

Contate-nos

DOWNLOAD

★Observação: O módulo de envio padrão usa um oscilador de cristal industrial de 10 ppm. O oscilador de cristal TCXO é opcional para requisitos especiais:

Parâmetro	Mín.	Tipo.	Máx.	Unidade	Doença
Condição de operação
Tensão de trabalho	1.8	3.3	3.7	V
Faixa de temperatura	-40	25	85	°C
Consumo atual
Corrente RX		< 5		mA	Oscilador de cristal de @10ppm
Corrente RX		< 6,5		mA	@TCXO cristal
Corrente TX		< 130		mA	@868MHz @915MHz
Corrente TX		< 110		mA	@433MHz @490MHz
Corrente do sono		1.9		uA	Modo OFF (modo SLEEP com partida a frio) Todos os blocos desligados
		2.3		uA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida
		2.9		uA	Modo SLEEP (modo SLEEP com partida a quente) Configuração mantida + RC64k
		0,56		mA	Modo STDBY_RC, RC13M, XOSC OFF
		2,35		mA	Modo STDBY_XOSC, XOSC LIGADO
Parâmetro RF
Faixa de frequência	400	433	450	MHz	@433MHz
	470	489,92	510	MHz	@470MHz
	848	868	888	MHz	@868MHz
	900	915	940	MHz	@915MHz
Potência de saída	-15	22		dBm
Sensibilidade de recepção		-129		dBm	@LoRa BW=250KHz_SF = 10_CR=4/5

Características do módulo LLCC68 LoRa LoRa-CC68

Faixa de frequência: 433/490/868/915 MHz (personalizável 150-960 MHz)
Sensibilidade: -129dBm @LoRa
Potência máxima de saída: 22 dBm (160 mW)
Oscilador de cristal de alta precisão de nível industrial
LoRa,(G)FSK
255 bytes FiFo
Taxa de dados: 0,6-300 Kbps @FSK 1,76-62,5 Kbps @LoRa

Aplicações do módulo LLCC68 LoRa LoRa-CC68

Leitura de medidores industriais
Gerenciamento de sensores de estacionamento
Automação industrial
Sensor agrícola
Cidade inteligente
Controle remoto
Luzes de rua
Gestão logística
Sensor ambiental
Produtos de saúde
Produtos de segurança
Gestão de armazém

Características do módulo LLCC68 LoRa LoRa-CC68

Faixa de frequência: 433/490/868/915 MHz (personalizável 150-960 MHz)
Sensibilidade:-129dBm @LoRa
Potência máxima de saída: 22 dBm (160mW)
Oscilador de cristal de alta precisão de nível industrial
LoRa,(G)FSK
FiFo de 255 bytes
Taxa de dados: 0,6-300 Kbps @FSK 1,76-62,5 Kbps @LoRa

Aplicações do módulo LLCC68 LoRa LoRa-CC68

Leitura de medidores industriais
Gerenciamento de sensores de estacionamento
Automação industrial
Sensor agrícola
Cidade inteligente
Controle remoto
Luzes de rua
Gestão logística
Sensor ambiental
Produtos de saúde
Produtos de segurança
Gestão de armazém

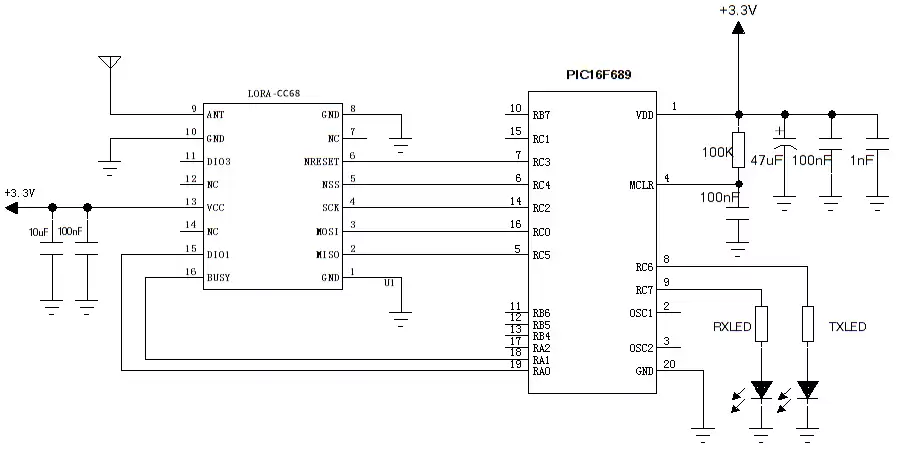

Circuito de aplicação típico do módulo LLCC68 LoRa LoRa-CC68

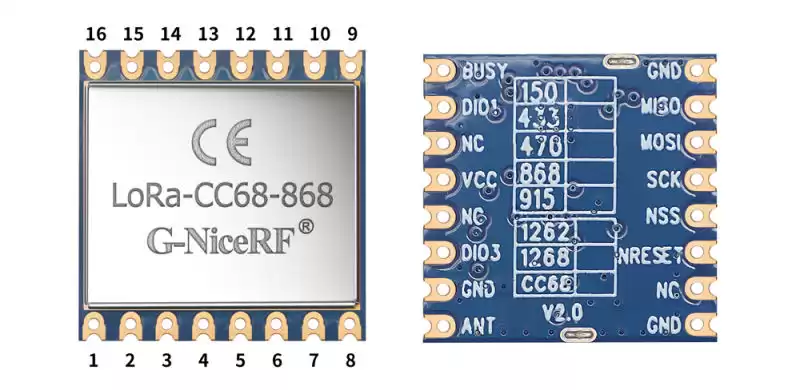

Pinos do módulo LLCC68 LoRa LoRa-CC68

Pino Nº.	Nome do PIN	Descrição
1	Terra	aterramento de energia
2	MISSÔ	Saída SPI
3	MOSI	Entrada SPI
4	SCK	Relógio serial
5	NSS	Habilitar SPI
6	NRESET	Redefinir entrada
7, 12 e 14	NC	Vazio
8	Terra	aterramento de energia
9	FORMIGA	Conecte com antena de 50 ohms
10	Terra	aterramento de energia
11	DIO3	Pode ser personalizado como indicação de sinal de interrupção, detalhes na folha de dados do chip (Observação: saída para controlar TCXO quando o cristal TCXO é usado)
13	VCC	Fonte de alimentação (padrão 3,3 V)
15	DIO1	Pode ser personalizado como indicação de sinal de interrupção, detalhes na folha de dados do chip
16	OCUPADO	Usado para indicação de status, consulte a folha de dados para obter detalhes

Dimensões mecânicas do módulo LLCC68 LoRa LoRa-CC68
