LoRa6100DZ: Modem LoRa de rede MESH de tamanho pequeno de 1 W para terminais industriais

O modem LoRa6100Pro LoRa foi projetado para uma potência de saída de 1 W e está disponível nos níveis TTL/RS232/RS485. É amplamente utilizado em controle de transmissão remota sem fio.
O LoRa6100Pro usa estritamente um processo sem chumbo para produção e testes e atende aos padrões RoHS e Reach.
Observação: a série LoRa Pro pode ser configurada para ser compatível com nossos módulos Uart LoRa anteriores.
Recursos de hardware:
1. Tamanho pequeno, longa distância, estrutura metálica, interface de três níveis opcional TTL, RS232, RS485.
2. Circuito de reinicialização automática anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa.
3. Circuito de proteção contra sobrecorrente, sobretensão e conexão reversa.
Recursos do software:
1. Criptografia de dados AES128.
2. LBT (Ouça Antes de Falar).
3. Nó/rota/nó+rota opcional no modo MESH.

Contate-nos

DOWNLOAD

Observação: O módulo é regulado internamente por um LDO de 3,3 V. Os pinos CS e SET controlam níveis de 3,3 V. TXD e RXD também são níveis de 3,3 V.

Características do modem LoRa LoRa6100DZ

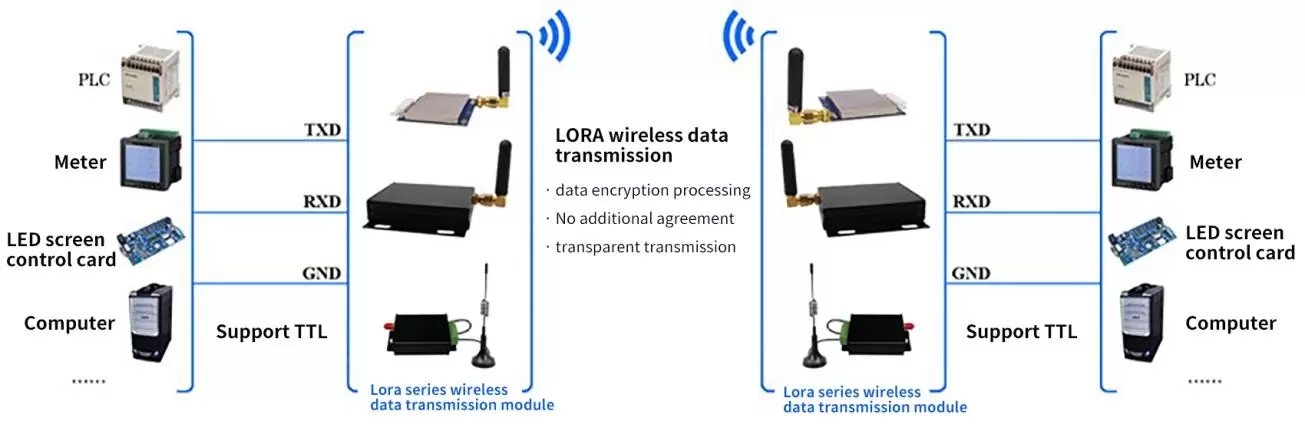

Circuito de aplicação do módulo modem LoRa de rede MESH sem fio LoRa6100DZ

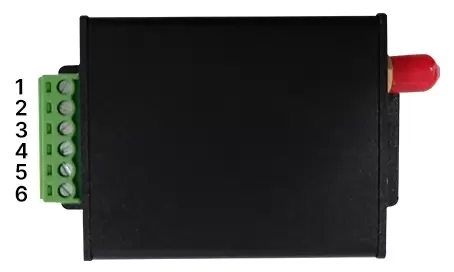

Definição de pinos do módulo de modem LoRa de rede MESH sem fio LoRa6100DZ

PIN nº.	Definição	Descrição
1	VCC	Conectado à fonte de alimentação positiva (típico 12 V)
2	Terra	Conectado ao solo
3	TXD/A	Transmissão de dados de comunicação serial
4	RXD/B	Recepção de dados de comunicação serial
5	DEFINIR	Habilitar parâmetro de configuração (configuração de parâmetro de habilitação de baixo nível, saída de alto nível padrão)
6	CS	Habilitar módulo (suspensão de baixo nível, saída de alto nível padrão)

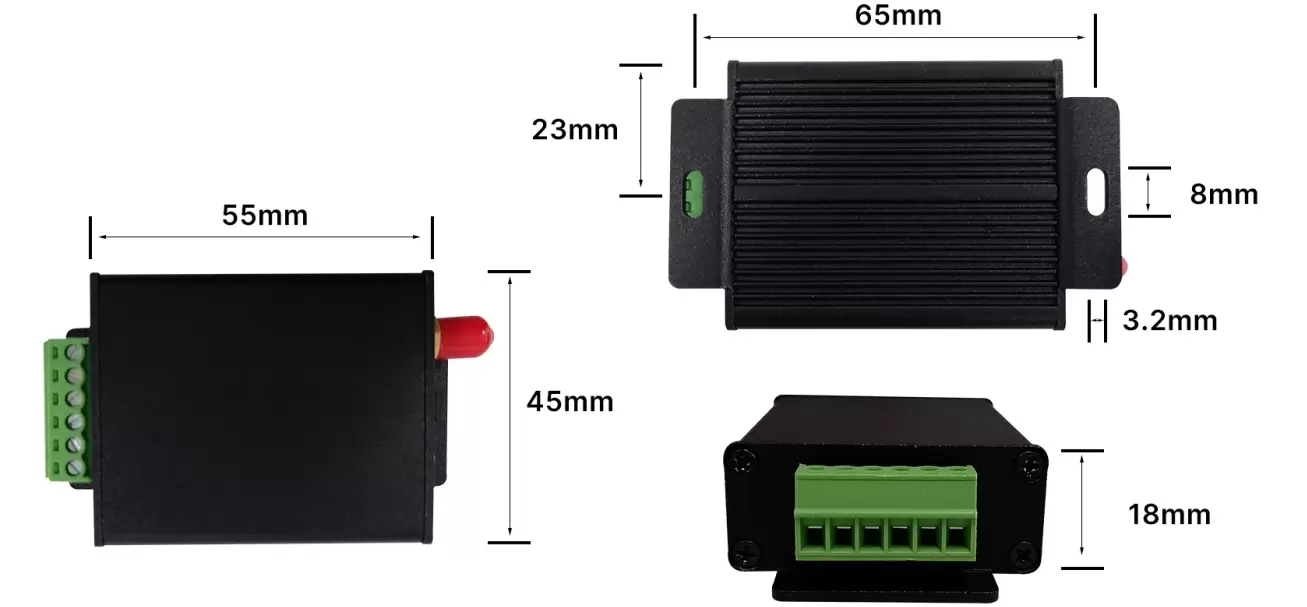

Dimensões mecânicas do módulo modem LoRa de rede MESH sem fio LoRa6100DZ
