LoRa6200II: Modem UART LoRa de alta taxa e ampla voltagem de 2 W com proteção ESD

O módulo LoRa6200 II é uma nova série de módulos de comunicação sem fio de rede aprimorados. Ele utiliza a avançada tecnologia de modulação por espectro espalhado LoRa por salto de frequência para alcançar alta sensibilidade. A capacidade de penetração e a distância de comunicação são muito superiores às dos produtos FSK e GFSK atuais, além de possuir um sistema antiparasitário mais robusto. Projetamos o módulo como um sistema multifuncional para atender às diferentes necessidades dos clientes. Os usuários podem alternar entre diferentes modos de operação por meio do software ou de comandos do PC. No modo MESH, o módulo de roteamento possui função de roteamento automático, permitindo que o usuário forme uma rede sem zona cega e sem limitação de distância. Ao mesmo tempo, os usuários podem habilitar a criptografia de dados sem fio AES128 por meio do software ou de instruções seriais, o que torna a comunicação de dados sem fio mais segura.
O LoRa6200II foi projetado para potência de saída de 2 W e tamanho pequeno incorporado, sendo amplamente utilizado em indústrias de controle remoto sem fio.
O LoRa6200II utiliza rigorosamente um processo sem chumbo para produção e testes, e atende aos padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Características do modem LoRa LoRa6200II

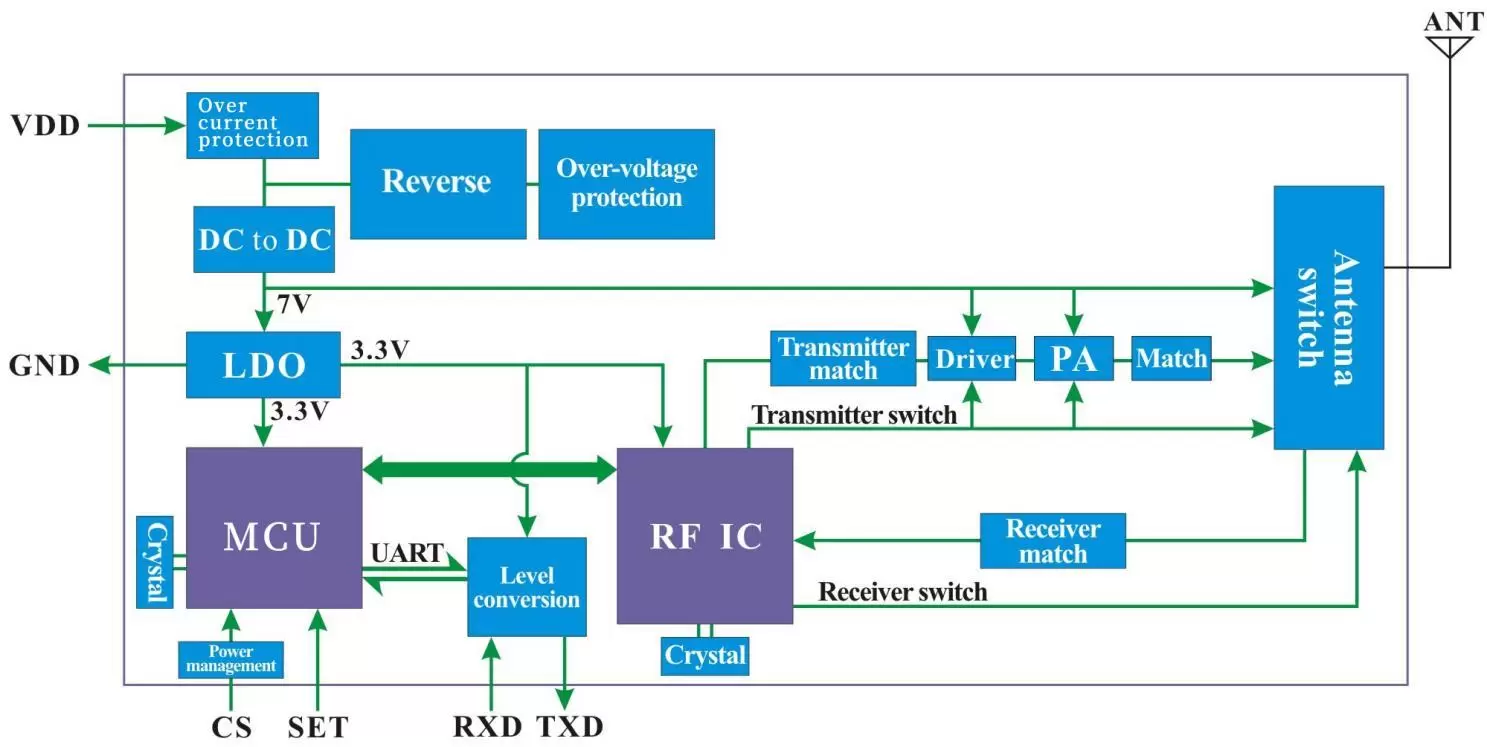

Diagrama de blocos do modem UART LoRa sem fio LoRa6200II

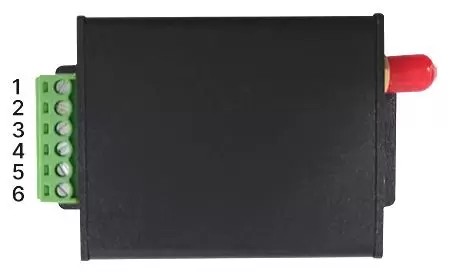

Definição de pinos do modem UART LoRa sem fio LoRa6200II

NÃO.	ALFINETE	Descrição
1	VCC	VCC (externo 9-30V)
2	Terra	aterramento de energia
3	TXD/A+	TXD da interface serial
4	RXD/B-	RXD da Interface Serial
5	DEFINIR	Modo de configuração habilitado quando CS é puxado para alto (0: modo de configuração, 1: modo de trabalho normal)
6	CS	Habilitar módulo (suspensão em nível baixo, saída de nível alto padrão)

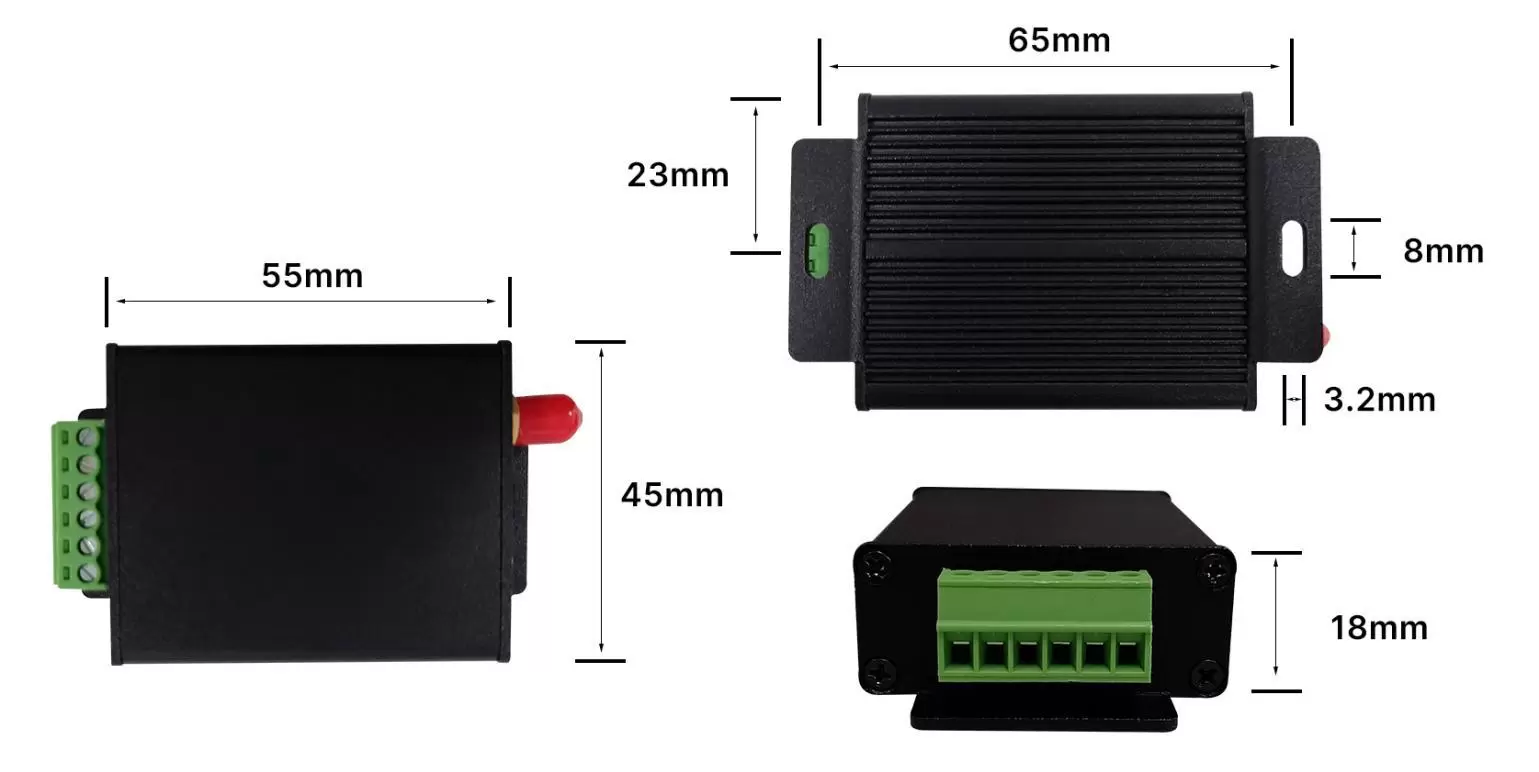

Dimensões mecânicas do modem UART LoRa sem fio LoRa6200II
