LoRa6102Pro: Modem LoRa de 1 W de tamanho pequeno com forte capacidade anti-interferência e proteção ESD

LoRa6102Pro: Modem LoRa de 1 W de tamanho pequeno com forte capacidade anti-interferência e proteção ESD

O módulo LoRa Pro é uma nova série de módulos de comunicação sem fio de rede atualizados da Wireless. Baseia-se no chip SX127X da Semtech e utiliza a avançada tecnologia de modulação por espectro espalhado LoRa por salto de frequência para alcançar alta sensibilidade. O poder de penetração e a distância de comunicação são muito superiores aos dos produtos FSK e GFSK atuais, além de possuir um sistema antiparasitário mais potente. Para atender às necessidades de aplicação de diferentes clientes, projetamos o software do módulo desta série como um sistema completo. Os usuários podem alternar entre diferentes modos de trabalho por meio do módulo de configuração do software para PC. No modo MESH, o módulo de roteamento possui roteamento automático. A função permite que o usuário forme uma transmissão em rede sem zona cega e sem limitação de distância por meio da combinação de vários módulos. Ao mesmo tempo, os usuários também podem criptografar dados sem fio AES128 por meio do software para PC ou instruções da porta serial, tornando a transmissão de dados mais segura.
O modem LoRa LoRa6102Pro foi projetado para uma potência de saída de 1 W e está disponível nos níveis TTL/RS232/RS485. É amplamente utilizado em controle remoto de transmissão sem fio.
O LoRa6102Pro usa estritamente um processo sem chumbo para produção e testes e atende aos padrões RoHS e Reach.
Recursos de hardware:
1. Tamanho pequeno, estrutura metálica, forte capacidade anti-interferência.
2. Circuito de reinicialização automática anti-colisão de hardware integrado para resistir a fortes sinais de interferência externa.
3. Circuito de proteção de conexão reversa contra sobrecorrente e sobretensão integrado.

Contate-nos

DOWNLOAD

Parâmetros	Mín.	Tipo.	Máx.	Unidade	Doença
Condição de trabalho
Faixa de tensão	4.5	5.0	5.5	V
Temperatura de operação	-40	25	+85	°C
Consumo atual
Corrente Rx		< 30		mA	@ 5V @Nível TTL
Corrente Tx		< 600		mA
Corrente do sono		< 250		uA
Parâmetros de RF
Faixa de frequência	414,92	433,92	453,92	MHz	@433MHz
	470,92	489,92	509,92	MHz	@470MHz
	849,92	868,92	888,92	MHz	@868MHz
	895,92	914,92	934,92	MHz	@915MHz
Taxa de dados	91	656	17353	bps	@LoRa
Potência de saída	+ 24	> 29,5	+ 31	dBm	@433MHz / 470MHz
Potência de saída	+ 21	> 27	+ 28,5	dBm	@868MHz / 915MHz
Sensibilidade		-139		dBm	@91bps

Interface	TTL, RS232, RS485
Rede	MALHA
Freqüência	433 MHz, 470 MHz, 868 MHz, 915 MHz
Modulação	LoRa
Potência de saída	1W

Características do modem LoRa LoRa6102Pro

Distância de transmissão em área aberta de até 10 km a 91 bps
Banda de frequência: 433/470/868/915 MHz para opção
Criptografia de dados AES128
Modo de trabalho MESH e Node
40 canais
Nível de salto no modo MESH
Criptografia CRC opcional
Modulação LoRa
Interface: TTL/RS232/RS485
Sensibilidade: -139 dBm
Potência máxima de saída: 1W (+30dBm)
Tensão de trabalho: 3,3 ~ 6,5 V
Temperatura de trabalho: -40 ~ +85 °C

Aplicações do Modem LoRa LoRa6102Pro

Controle remoto
Leitura remota de medidores
Coleta de dados industriais
Telemetria de automação residencial
Comunicação de dados sem fio
Sistema de controle de acesso

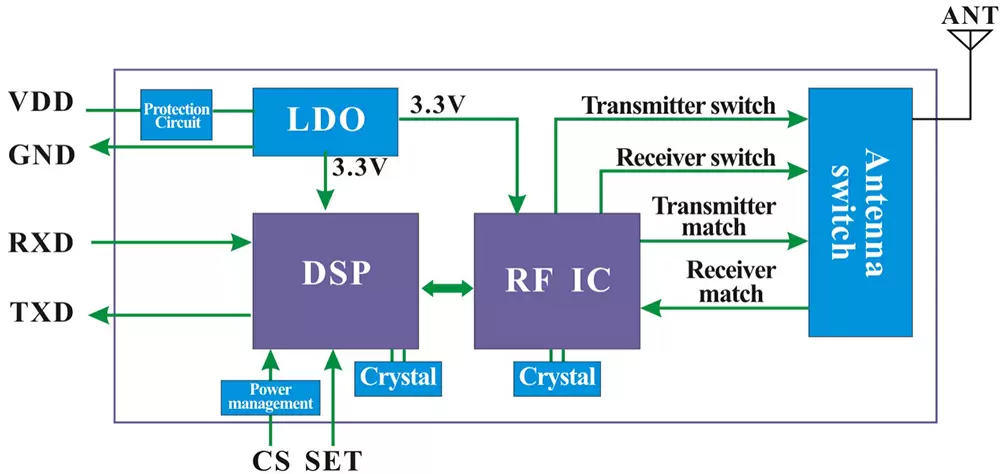

Diagrama de blocos do módulo RF LoRa LoRa6102Pro

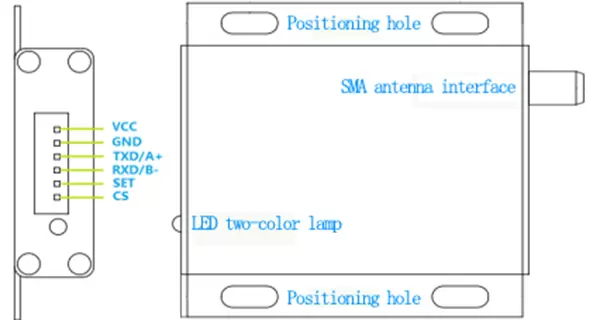

Definição de pinos do módulo RF LoRa LoRa6102Pro

PIN nº.	Definição	Descrição
1	VCC	Conectado à fonte de alimentação positiva (típico 5 V)
2	Terra	Conectado ao solo
3	TXD/A	conectar-se a A@485
4	RXD/B	conectar-se a B@485
5	DEFINIR	Habilitar parâmetro de configuração (configuração de parâmetro de habilitação de baixo nível, saída de alto nível padrão)
6	CS	Pino de habilitação do módulo (pull-up integrado) Observação: Versão padrão de fábrica: corrente de suspensão <200uA, CS em nível alto ou suspenso para comunicação normal, suspensão em nível baixo; Versão de baixo consumo de energia: corrente de suspensão <15uA, comunicação normal quando CS em nível baixo, pressão alta ou flutuação para suspensão.

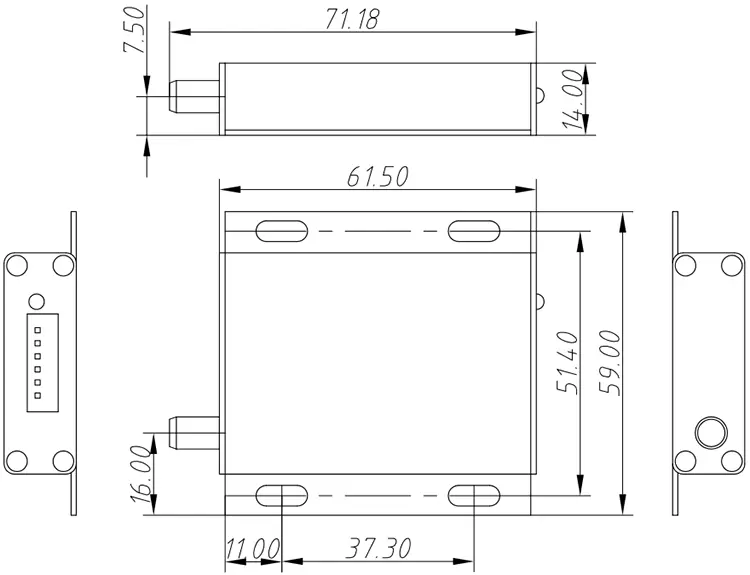

Dimensões mecânicas do módulo RF LoRa LoRa6102Pro
