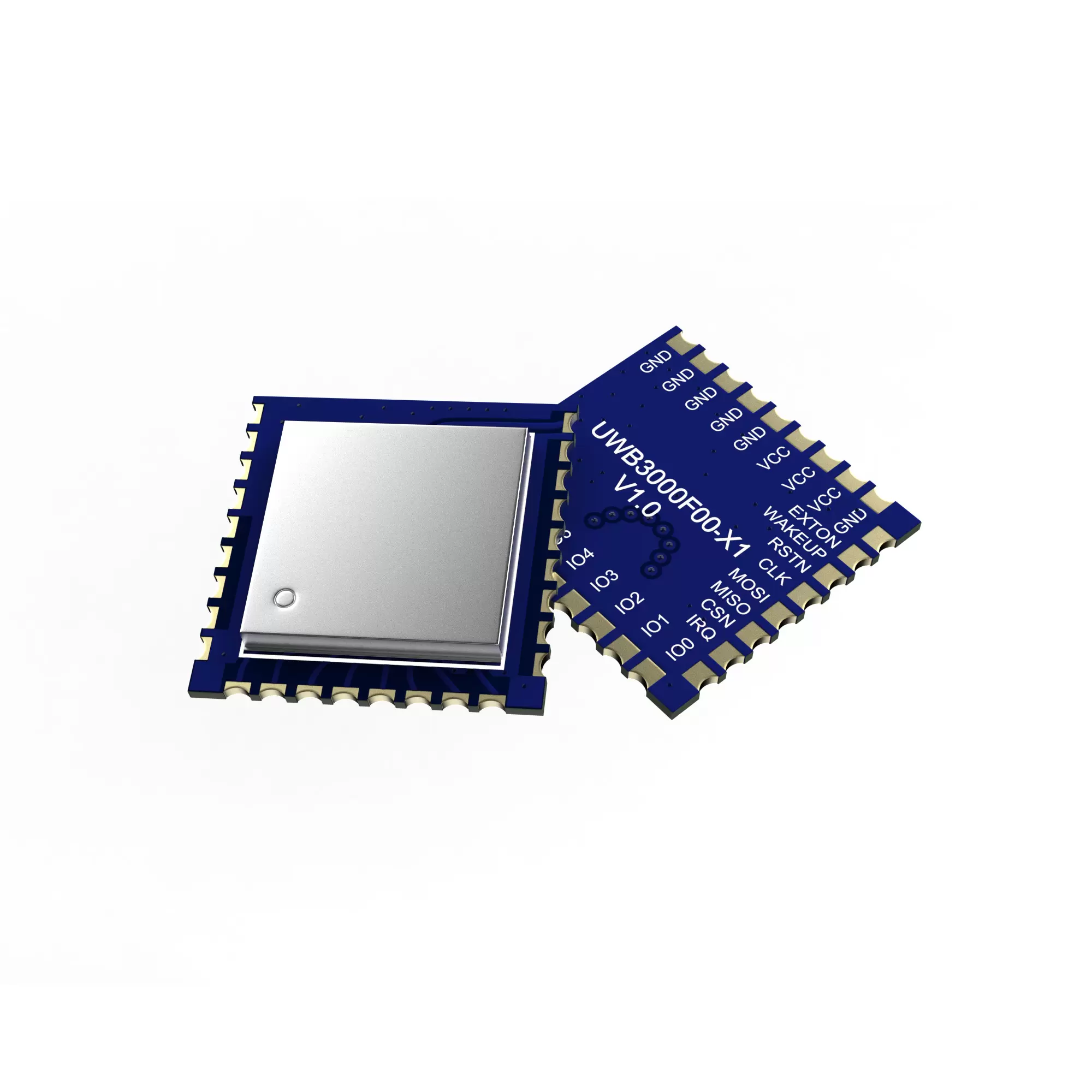

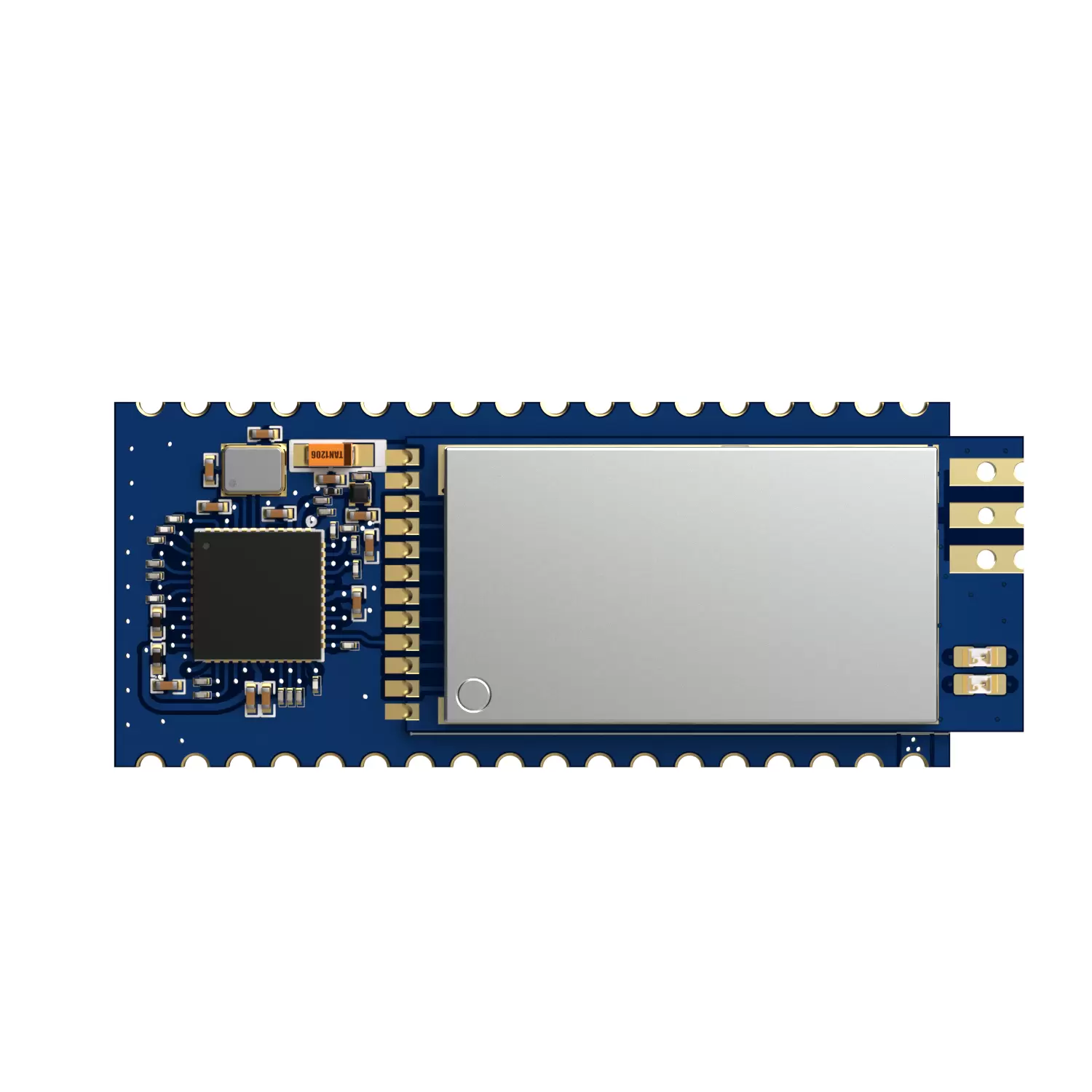

UWB3000F00-X1: Módulo de posicionamento e alcance interno e externo de 1W

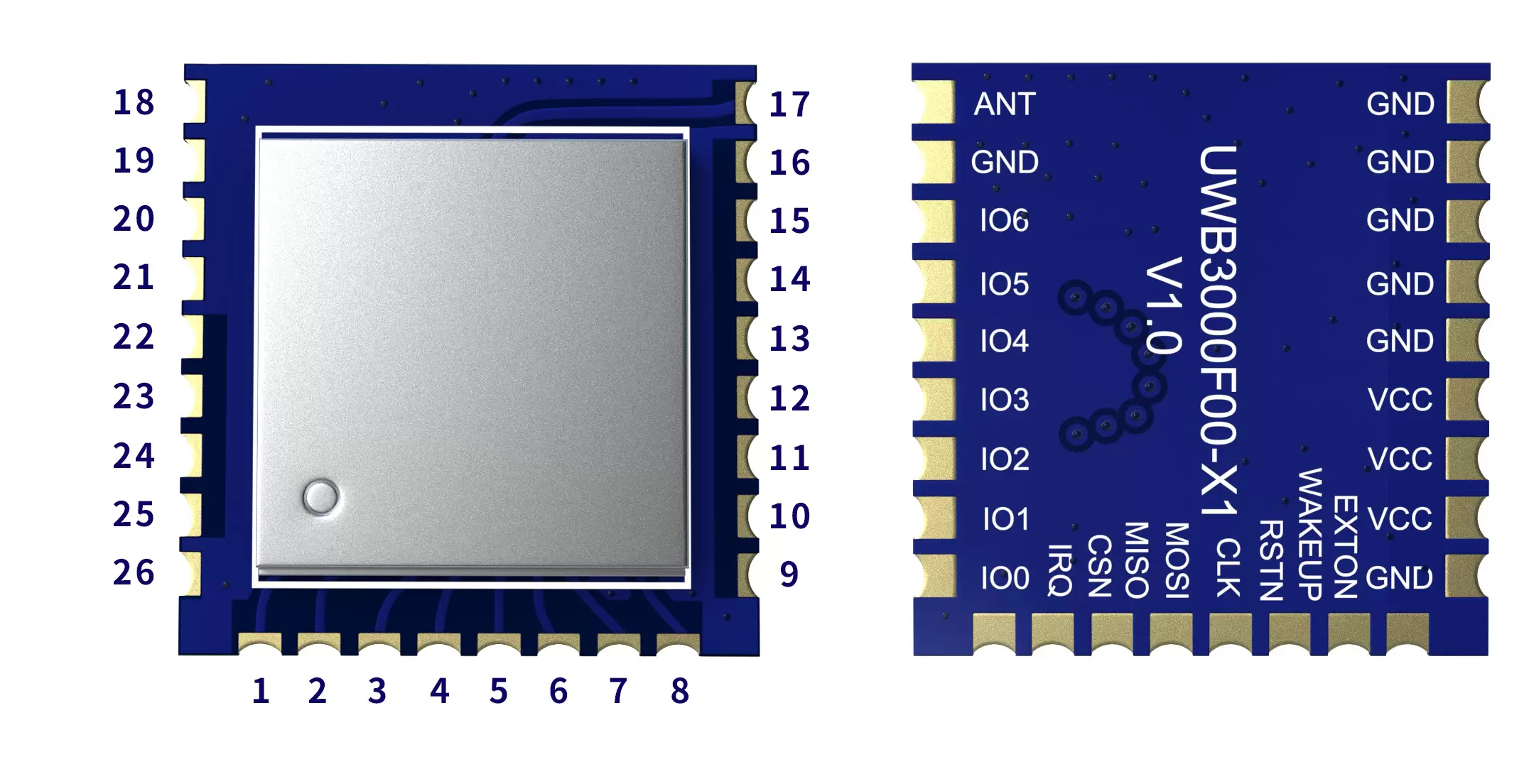

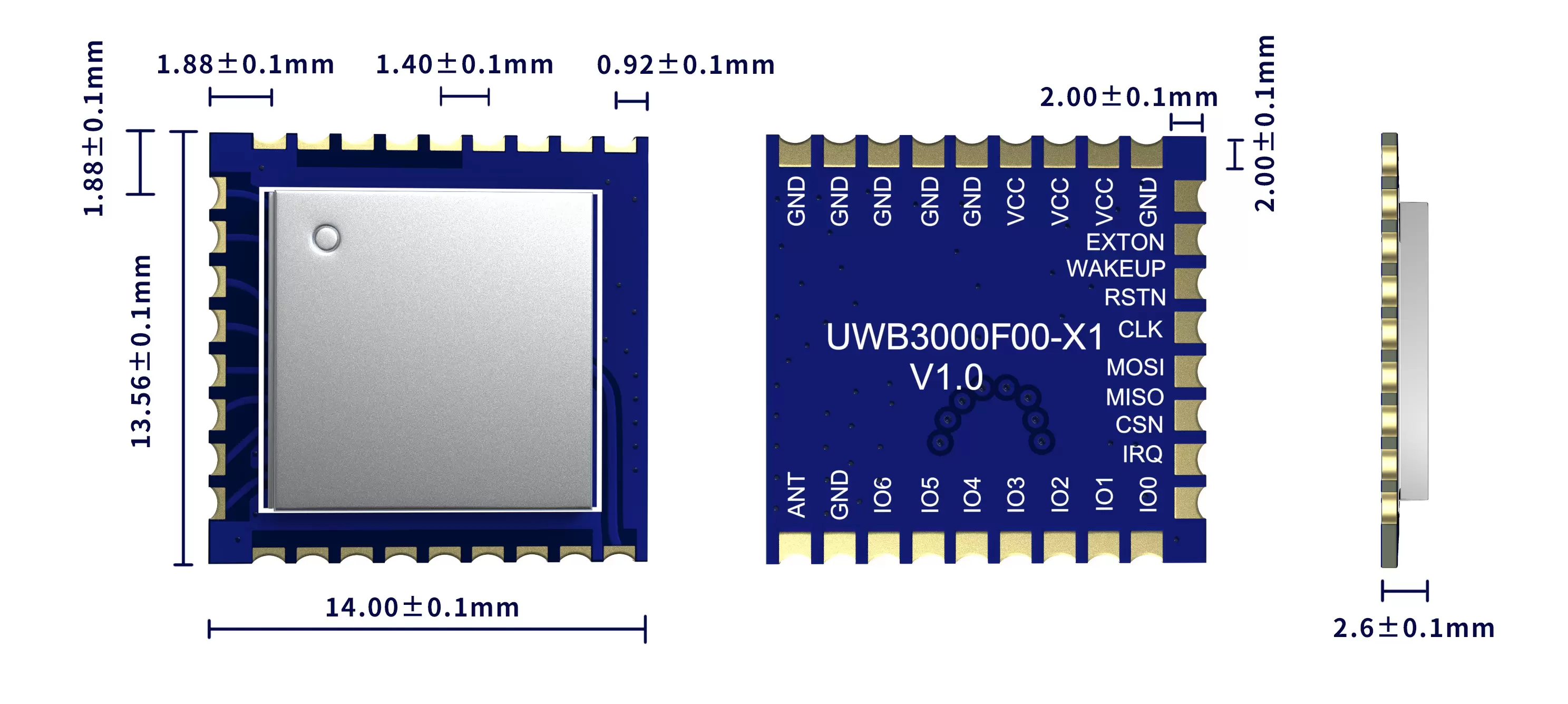

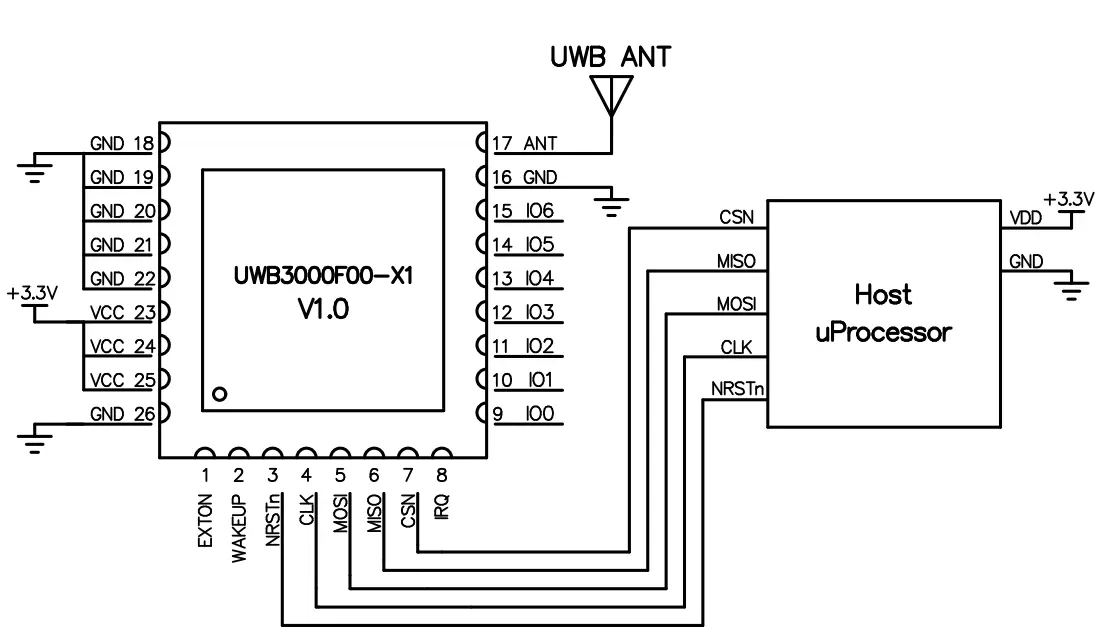

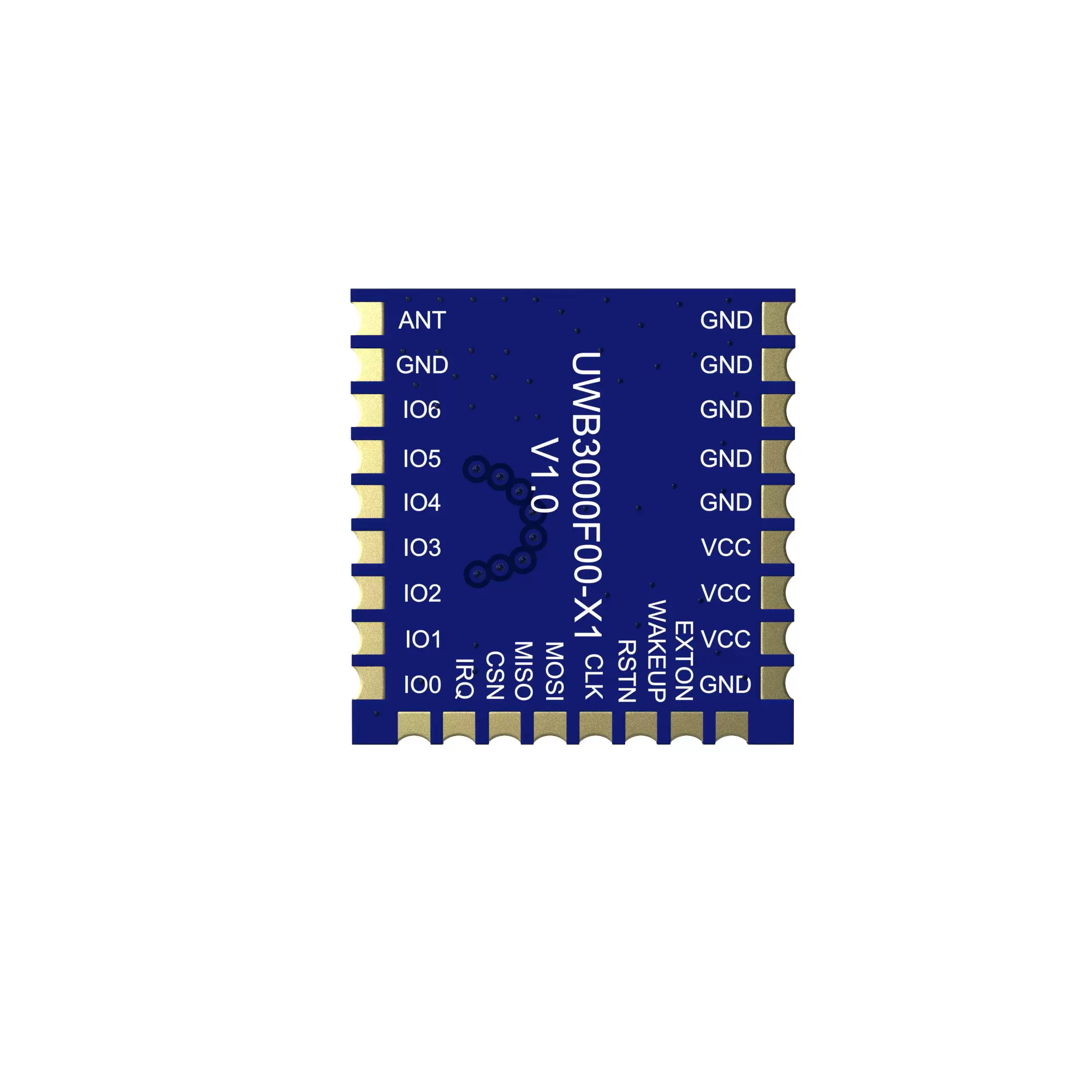

1

EXTON

FAZER

Habilitação de dispositivo externo. Ativado durante o despertar e permanece ativo até que o dispositivo entre no modo de hibernação. Pode ser usado para controlar um conversor CC-CC externo ou outros circuitos que não sejam necessários enquanto o dispositivo estiver no modo de hibernação, a fim de minimizar o consumo de energia. Para mais detalhes, consulte a ficha técnica do DW3000.

2

ACORDAR

DI

Quando definido em um nível alto válido, o pino WAKEUP tira o DW3000 do modo de suspensão ou DEEPSLEEP e o coloca no modo ativo. Se não for utilizado, este pino pode ser aterrado.

3

NRSTn

DIO

Pino de reinicialização. Saída ativa-baixa. Pode ser ajustado para baixo por um driver externo de dreno aberto para reinicializar o dispositivo.

4

CLK

DI

Relógio SPI

5

MOSI

DI

Entrada de dados SPI

6

MISSÔ

FAZER

Saída de dados SPI

7

CSN

DI

Seleção de chip SPI. Esta é uma entrada de habilitação ativa-baixa. Uma borda descendente no SPICSn indica o início de uma nova transação SPI. O SPICSn também pode servir como um sinal de ativação para tirar o DW3000 do modo de suspensão ou DEEPSLEEP.

8

IRQ

DI

Saída de solicitação de interrupção do DWM3000 para o processador host. Por padrão, a IRQ é uma saída ativa-alta, mas pode ser configurada como ativa-baixa, se necessário. Para operação correta nos modos SLEEP e DEEPSLEEP, ela deve ser configurada como ativa-alta. Este pino é flutuante durante os estados SLEEP e DEEPSLEEP e pode causar interrupções falsas, a menos que seja ajustado para um nível baixo. Se a função IRQ não for utilizada, este pino pode ser reconfigurado como E/S de uso geral (GPIO8).

9

GPIO0

DIO

Pinos de E/S de uso geral — consulte a folha de dados do chip para obter detalhes

10

GPIO1

DIO

Pino de E/S de uso geral, consulte a folha de dados do chip para obter detalhes .

11

GPIO2

DIO

Pino de E/S de uso geral, consulte a folha de dados do chip para obter detalhes

12

GPIO3

DIO

Pino de E/S de uso geral, consulte a folha de dados do chip para obter detalhes

13

GPIO4

DIO

Pino de E/S de uso geral, consulte a folha de dados do chip para obter detalhes

14

GPIO5

DIO

Pino de E/S de uso geral, consulte a folha de dados do chip para obter detalhes

15

GPIO6

DIO

Pino de E/S de uso geral, consulte a folha de dados do chip para obter detalhes

16,18,19,

20,21,22,26

Terra

Conecte ao aterramento de energia (GND)

17

FORMIGA

Conexão de antena externa de 50Ω

23,24,25

VCC

Conecte ao terminal positivo da fonte de alimentação (2,4–3,6 V)
