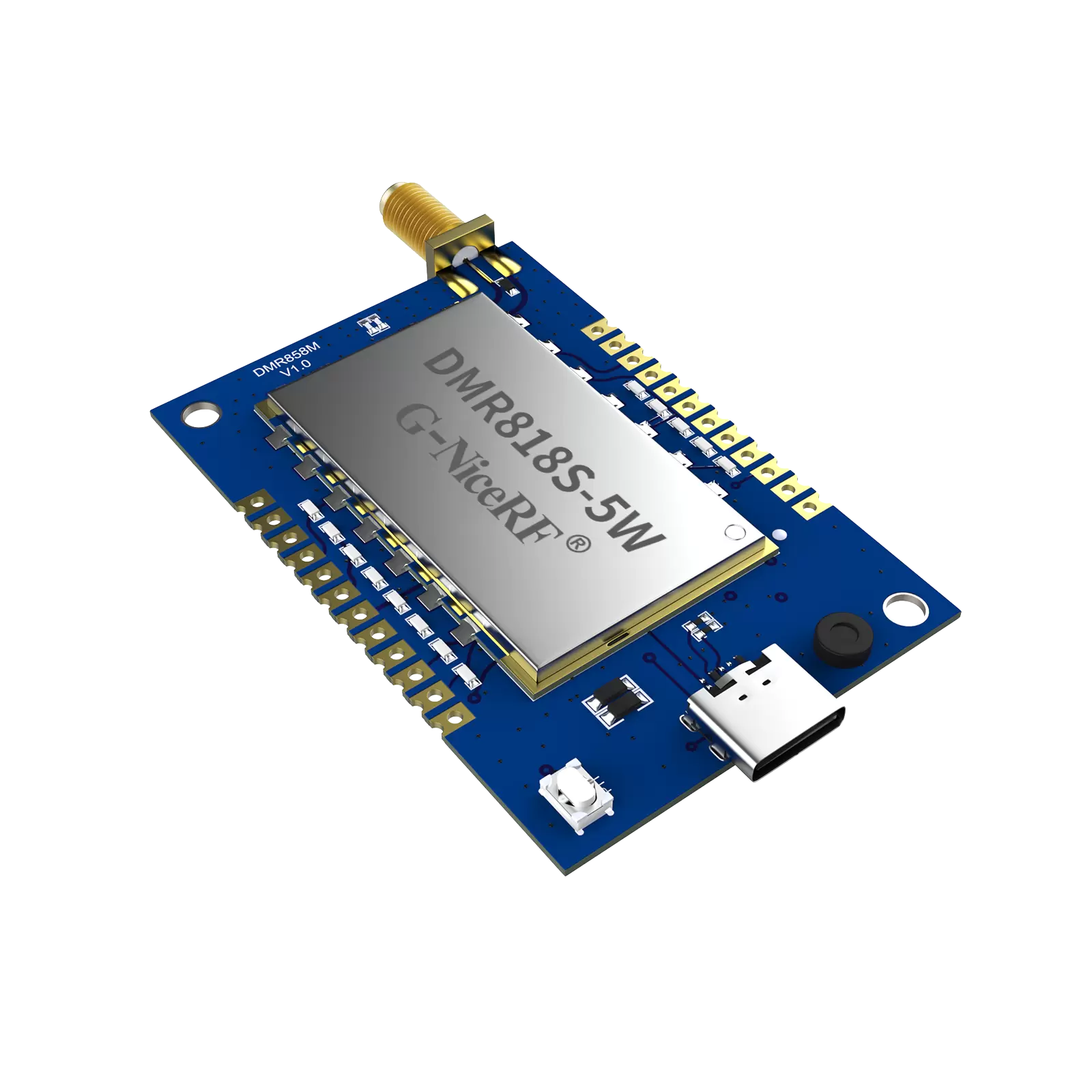

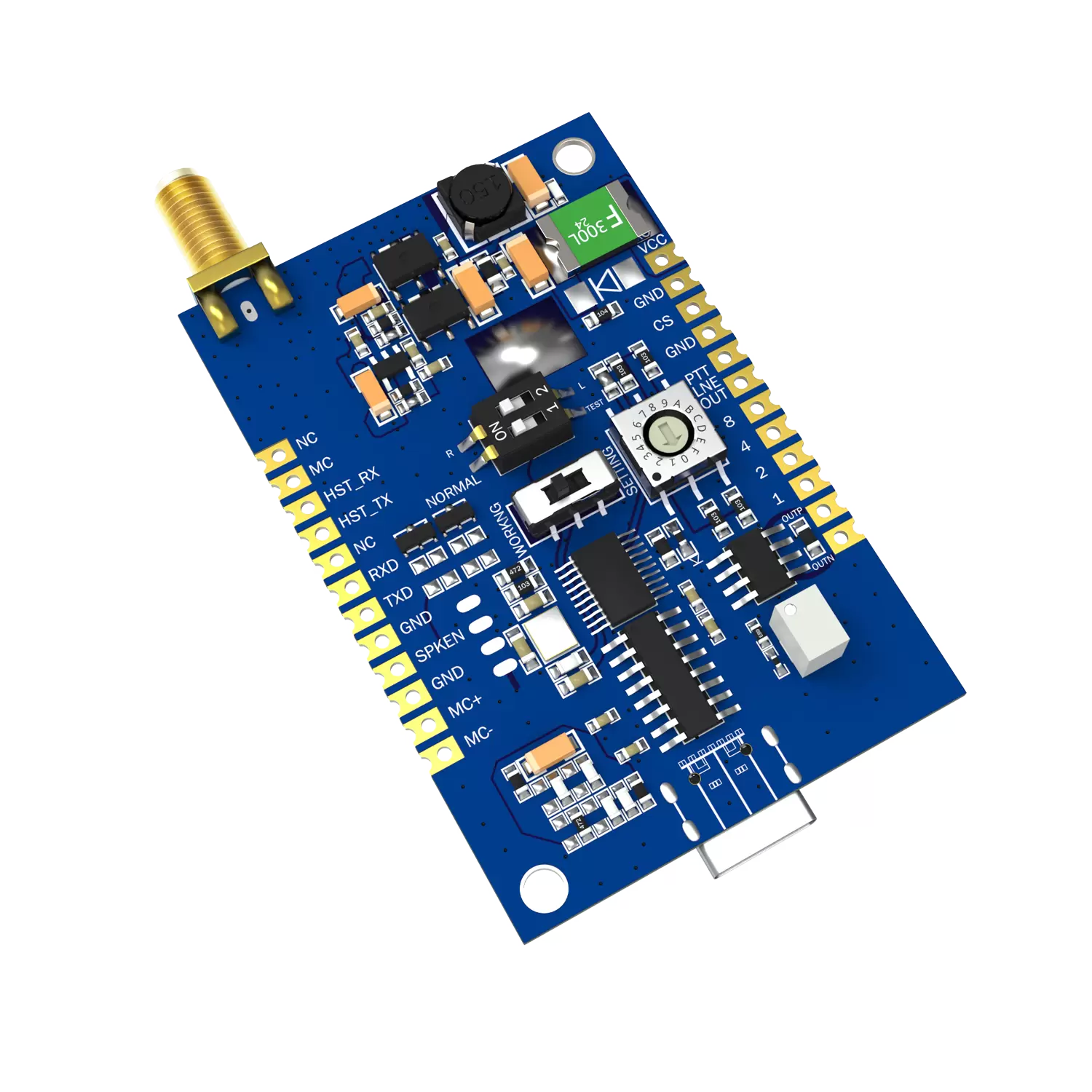

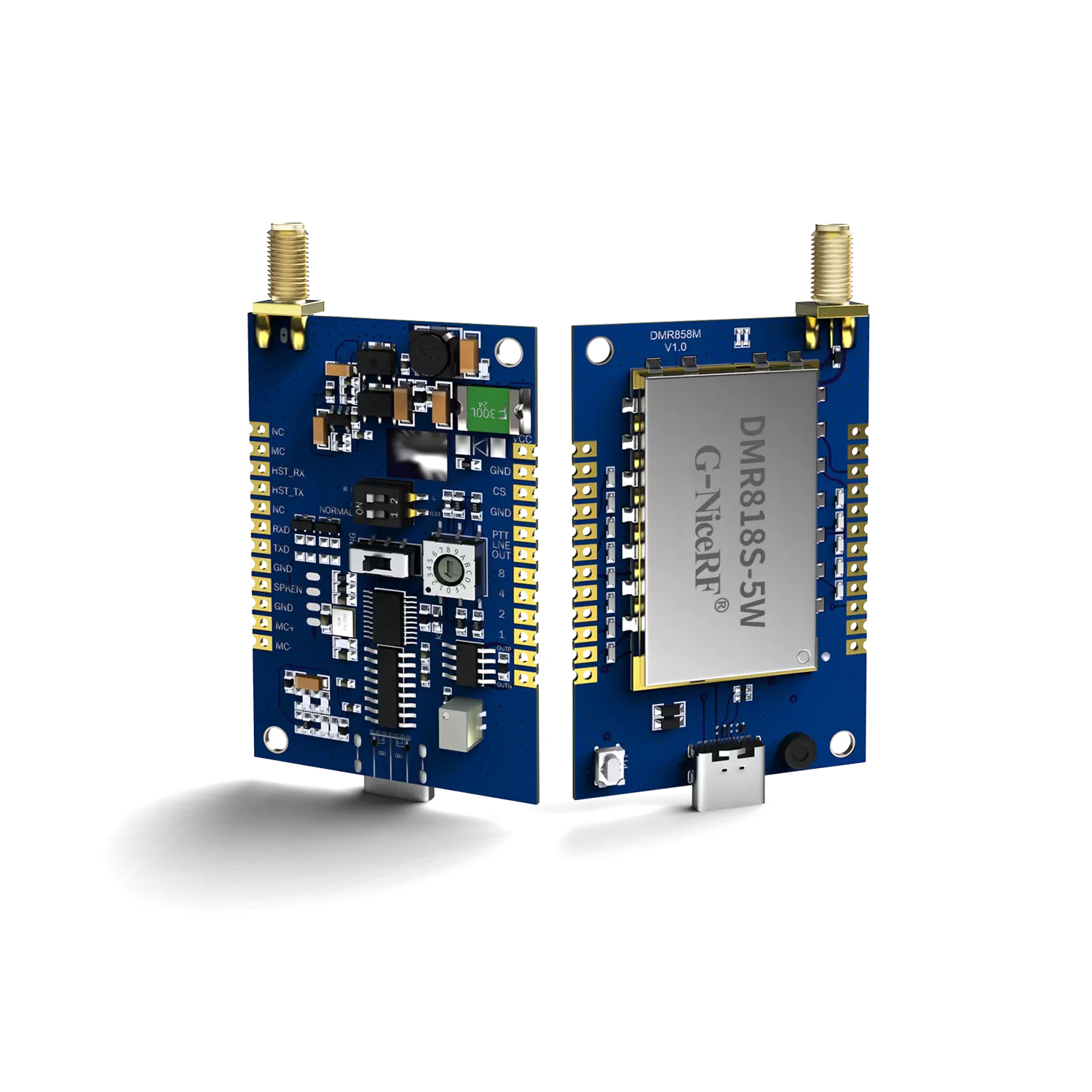

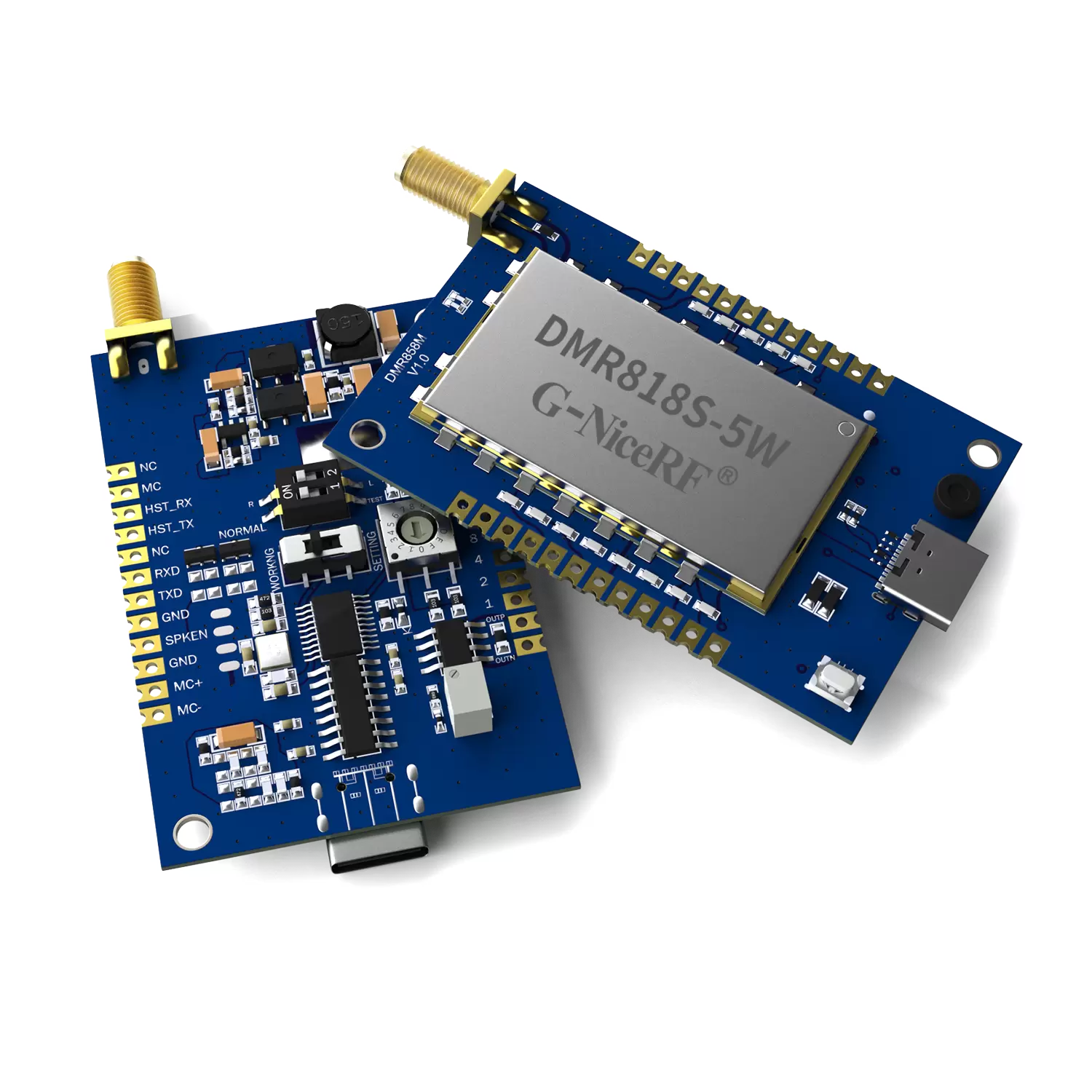

O DMR858M é um módulo walkie-talkie digital completo de 5 W, econômico e desenvolvido pela NiceRF. É compatível com os walkie-talkies analógicos comumente utilizados no mercado e possui a funcionalidade de walkie-talkie digital DMR Tier II. O módulo vem com um vocoder Moto AMBE++ integrado. Dentro do módulo, componentes como o microcontrolador, o chip do walkie-talkie digital, o amplificador de potência de RF e o amplificador de áudio estão todos integrados. Os clientes precisam apenas conectar componentes externos, como fontes de alimentação e alto-falantes, para usá-lo como um pequeno walkie-talkie digital com 16 canais de frequência ajustáveis. O tamanho ultracompacto do módulo também permite a integração fácil e rápida em diversos dispositivos portáteis, aprimorando o desempenho geral dos produtos finais.
O DMR858M utiliza rigorosamente tecnologia sem chumbo para produção e testes, em conformidade com os padrões RoHS e Reach.

Contate-nos

DOWNLOAD

Parâmetros	Condição de teste	Mín.	Tipo.	Máx.	Unidade.
Faixa de tensão		3. 7	8.0	8,5	V
Temperatura de operação		-20	25	60	°C
Faixa de frequência	@UHF	400		470	MHz
	@VHF	134		174	MHz
	@350	320		400	MHz
Taxa de transmissão UART			57600		bps
Consumo atual
Corrente do sono	@ CS puxado para baixo por 3 segundos		< 0,1		mA
Corrente Rx			< 165		mA
Corrente Tx ( alta potência )	@VCC= 8 V, 5 W		900		mA
Corrente Tx ( alta potência )	@VCC= 8 V ,5 W		1 7 00		mA
Corrente Tx ( baixa potência )	@VCC= 8 V, 2,5 W		640		mA
Corrente Tx ( baixa potência )	@VCC= 8 V, 2,5 W		1000		mA
Sensibilidade e Áudio
Sensibilidade Rx (Analógica)	@12dB SINAD		-12 0		dBm
Recebendo BER (modulação DMR)	@ -117dBm		5		%
Recebendo S / N	Desvio de frequência de 1,5K		40		dB
Seletividade do canal adjacente	Espaçamento de canal de 12,5 KHz		62		dB
Imunidade de intermodulação	Espaçamento de canal de 12,5 KHz		63		dB
Bloqueio da imunidade	Intervalo de frequência de interferência > 1M		88		dB
Amplitude de saída de áudio (saída de linha)	F0=1KHz	0,2	130	460	mV
Impedância de saída de áudio (SPK)			8		Ohm
Distorção de áudio	F0=1KHz			5	%
Resposta de áudio	300Hz		+8		dB
	500Hz		+6
	1 kHz		0
	2 kHz		-6
	3 kHz		-12
Recepção Digital
Recebendo BER (modulação DMR)	@ -117dBm		4		%
Seletividade de Canal Adjacente (ACS)	Deslocamento: +12,5 kHz	60			dB
Seletividade de Canal Adjacente (ACS)	Deslocamento: -12,5 kHz	60			dB
Intermodulação	Deslocamento: +50/100 kHz	63			dB
Intermodulação	Deslocamento:-50/100 kHz	63			dB
Bloqueio	Deslocamento: +/-1MHz	87			dB
Bloqueio	Deslocamento: +/-5MHz	87			dB
Transmissão analógica
Desvio Máximo de Modulação	Desvio de frequência de 12,5 KHz ( N )		2.2	2,5	KHz
Desvio Máximo de Modulação	Desvio de frequência de 25 KHz ( W )		4.5	5.0	KHz
Sensibilidade de modulação	Desvio de frequência de 1,5 KHz/2,5 KHz	4	7	10	mV
Distorção de modulação de áudio	1,5 kHz/2,5 kHz Desvio de frequência		1	5	%
Características de modulação	300Hz	-13	-11	-9	dB
	500Hz	-9	-6	-5	dB
	1 kHz	-3	0	1	dB
	2 kHz	3	6	7	dB
	3 kHz	3	7	11	dB
Deslocamento de frequência de modulação CTCSS		350	400	600	Hz
Recebendo SNR	Frequência de 1,5 kHz/2,5 kHz (N/O)	38	40	50	dB
Emissão Digital
Erro de frequência			0,5		ppm
Transmissão 4FSK BER				≤1×10-4
Potência do canal adjacente (dB)	+/-25 kHz			≤-68	dB

Características do módulo Walkie Talkie DMR DMR858M

Frequência de banda UHF: 400~470 MHz
Frequência de banda VHF: 134~174 MHz
Frequência de banda 350: 320~400 MHz
Distância de até 7-8 km
potência de saída: 5 W, baixa potência: 2 W
Alta Sensibilidade: -120dBm
Taxa de erro de bits reduzida para 5% abaixo de -117 dBm
Largura de banda analógica: 12,5 / 25 KHz Largura de banda digital: 6,25 KHz
Transmissão e recepção de mensagens
DMR/ Walkie talkie analógico
Protocolo DMR padrão integrado
Suporta função de envio de SMS
Suporta modo de espera de baixo consumo de energia
Walkie-talkie de dois intervalos de tempo, compatível com repetidor
Eliminação automática do som da cauda
Altamente integrado e econômico
Design compacto, fácil de incorporar

Aplicações do módulo DMR Walkie Talkie DMR858M

Módulo walkie talkie DMR
Sistema de intercomunicação invisível
Sistema de segurança de edifícios
Sistema de vigilância de áudio

Modo DMR do módulo walkie talkie DMR DMR858M

Transmissão e recepção de mensagens.
Criptografia aprimorada de mensagens de voz e texto.
Vários tipos de chamadas de voz: todas as chamadas, chamadas em grupo e chamadas privadas;
Lembrete para chamada de entrada, verificação de status de chamada
Alarme de emergência e monitor de rádio;
Repetidor

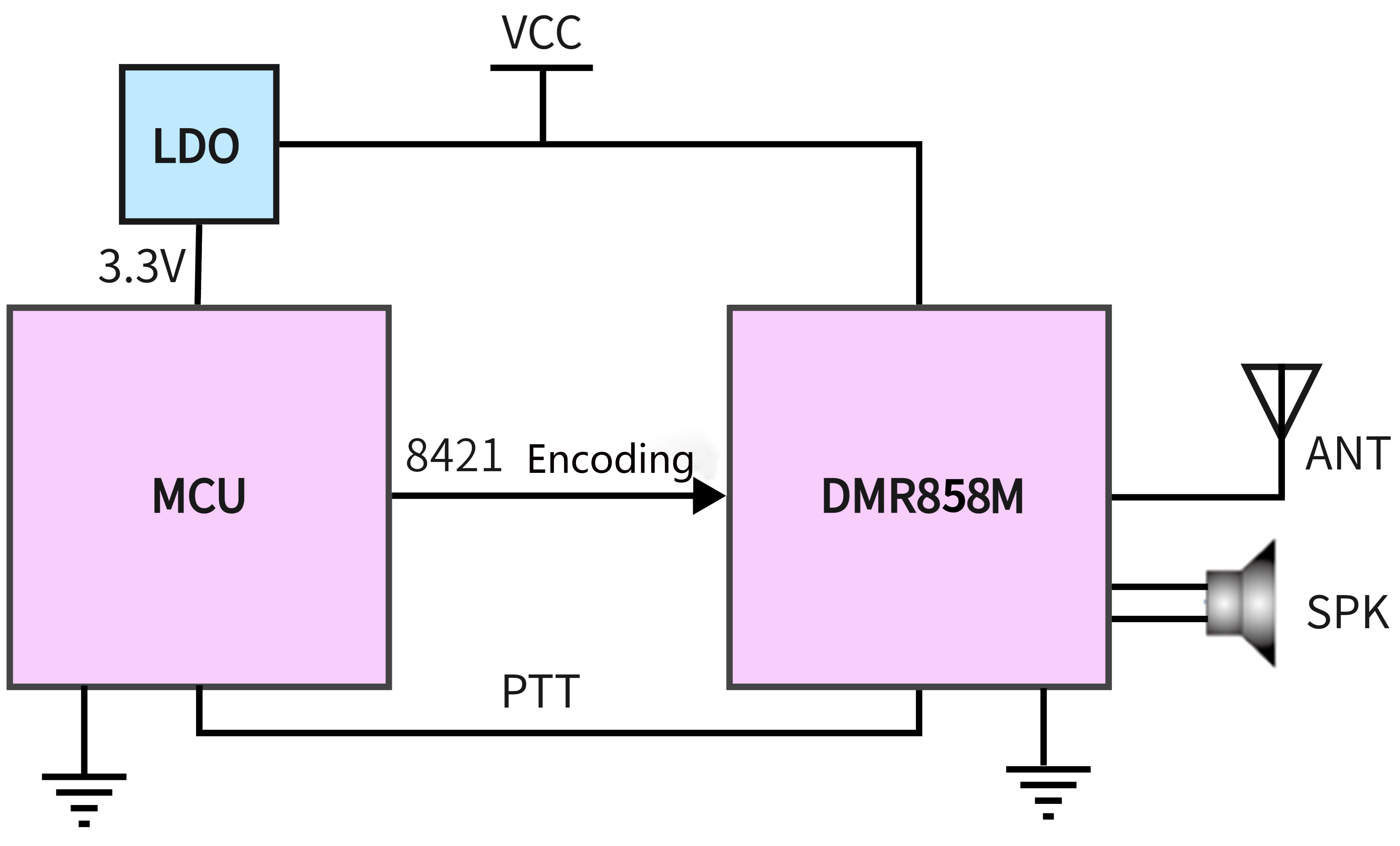

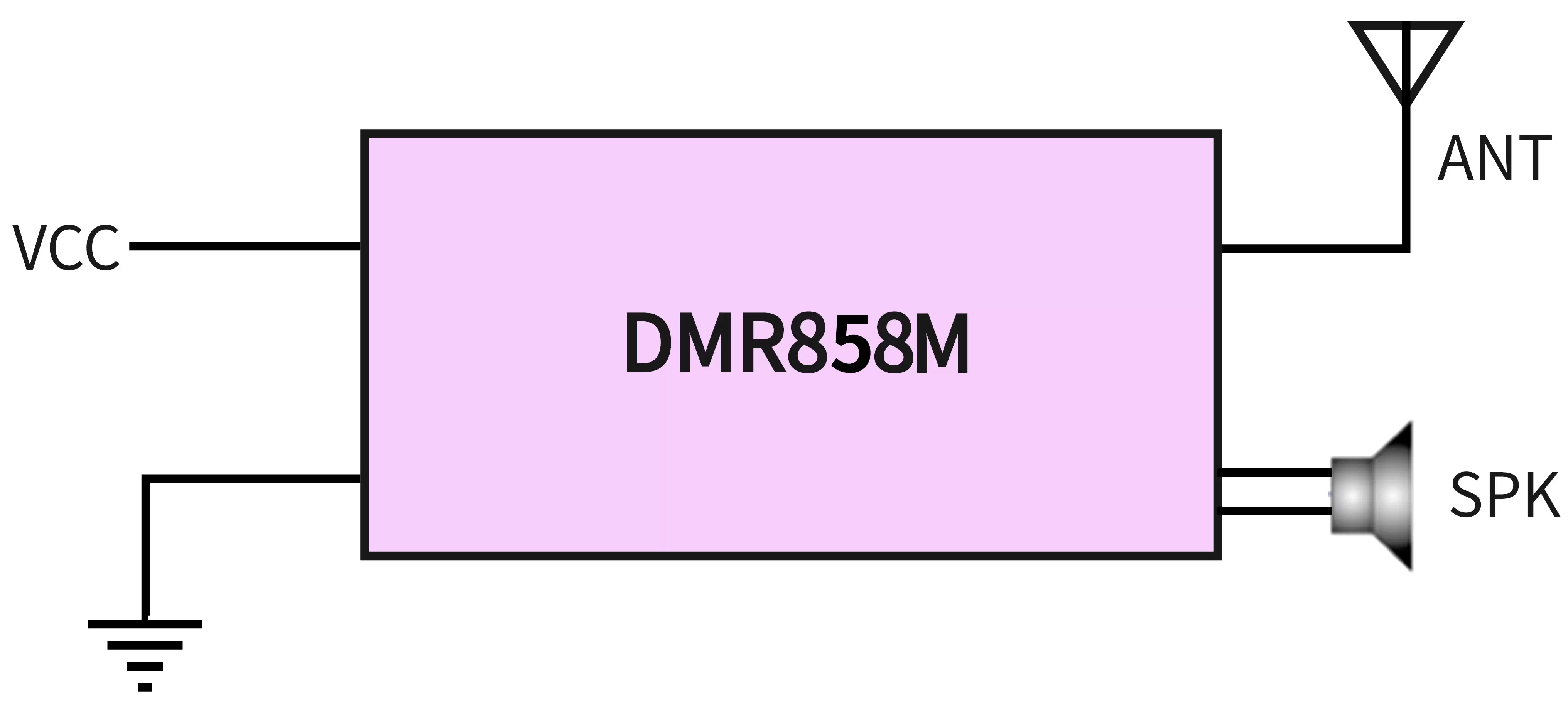

Circuito de aplicação típico

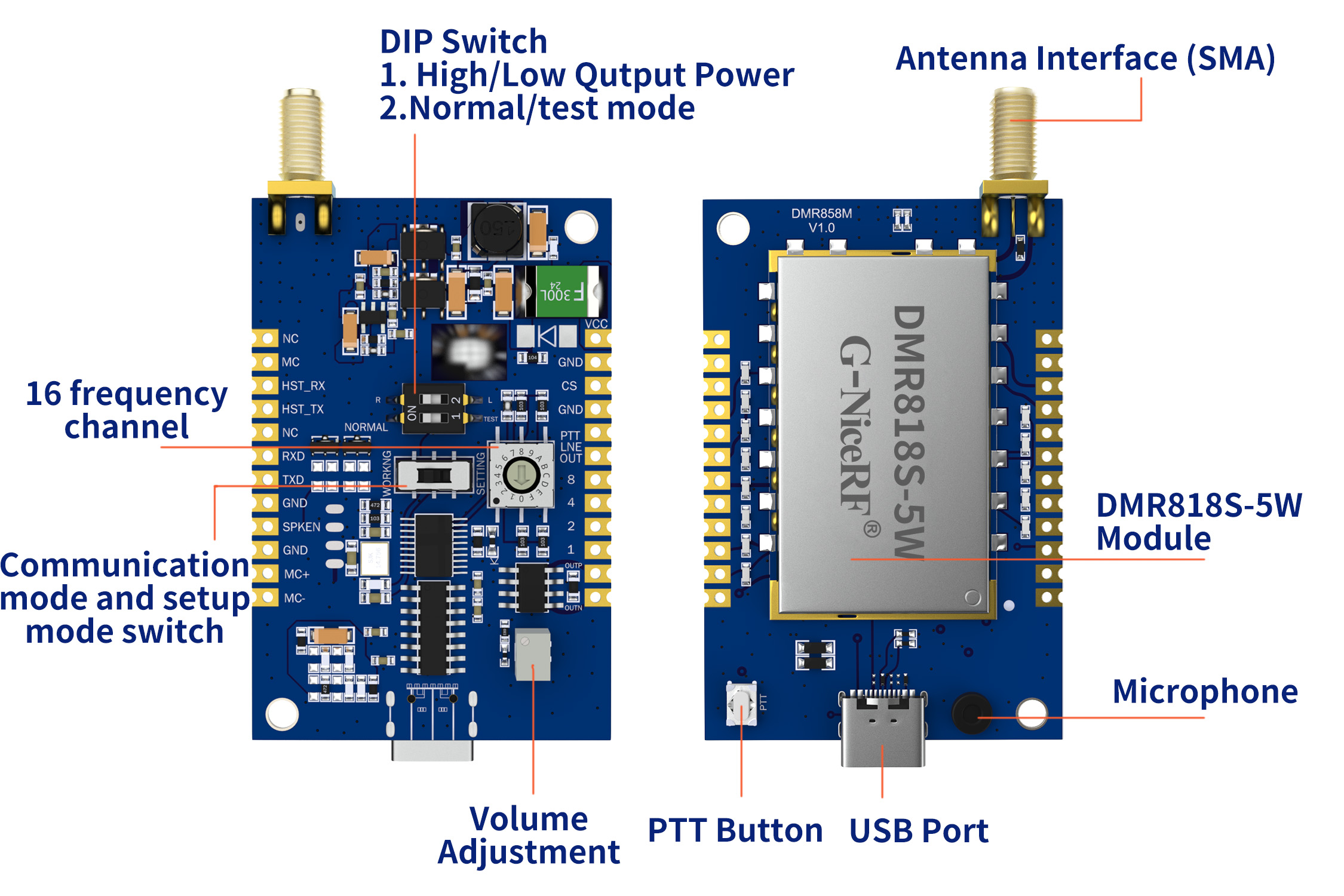

Introdução à interface do módulo de intercomunicação DMR DMR858M

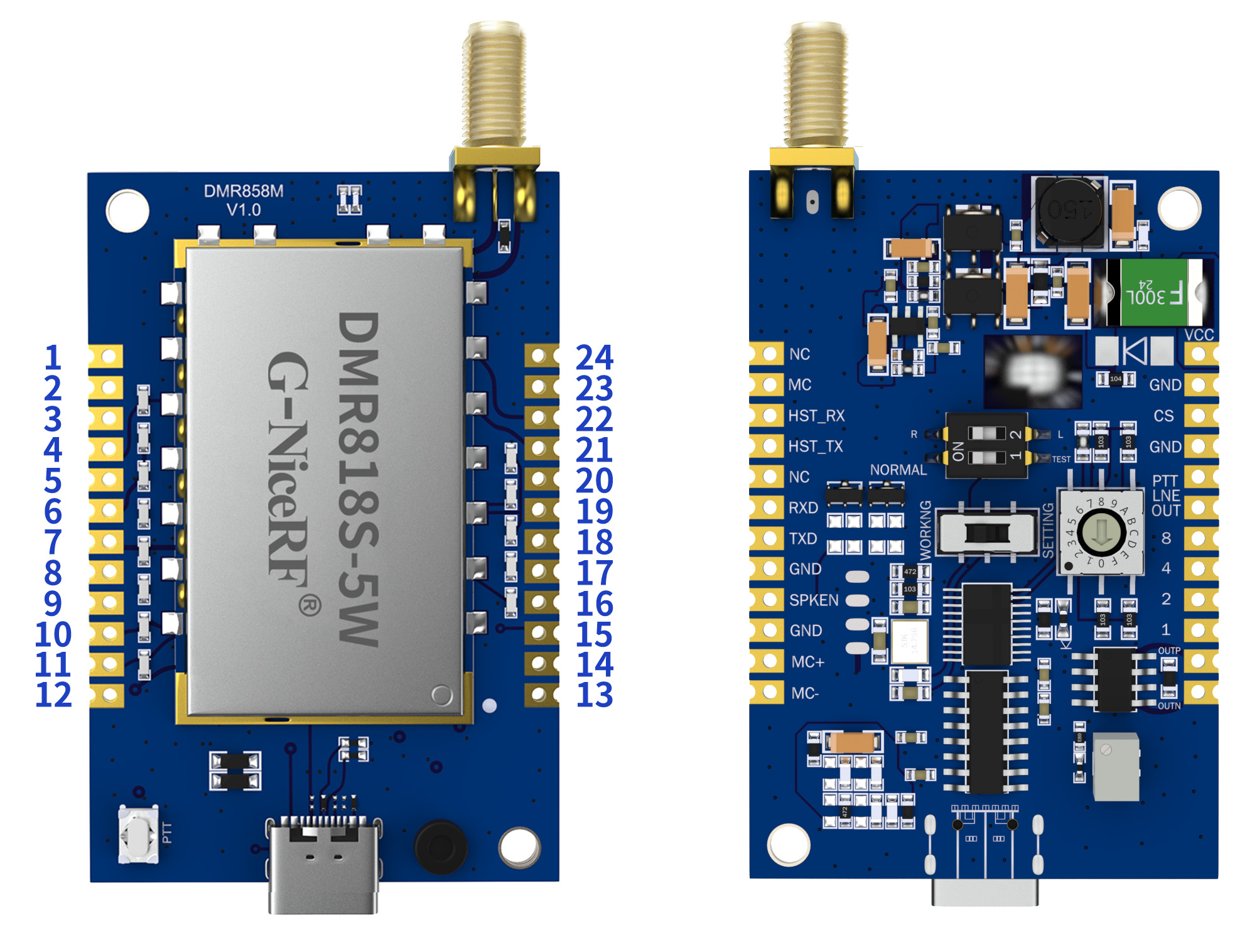

Definição de pinos do módulo de intercomunicação digital DMR858M

Pino Nº.	Nome do PIN	Descrição
1	VCC	Fornecimento positivo
2,4	Terra	Chão
3	CS	Pino de habilitação do módulo de hibernação, "0" para modo de hibernação, "1" para modo ativo
5	PTT	Pino de controle de transmissão/recepção, "0" para modo de transmissão, "1" para modo de recepção, o padrão é o modo de recepção
6	SAÍDA DE LINHA	Saída de áudio
7	8	16 canais, código 8421, 8º , saída padrão “1”
8	4	16 canais, código 8421, 4º, saída padrão “1”
9	2	16 canais, código 8421, 2º , saída padrão “1”
10	1	16 canais, código 8421, 1º , saída padrão “1”
11	SAÍDA	Saída de áudio, conecte ao alto-falante 8Ω 2W e 4 Ω 5W
12	OUTN	Saída de áudio, conecte ao alto-falante 8Ω 2W e 4 Ω 5W
13	MICROFONE-	Terminal negativo do microfone externo
14	MIC+	Terminal positivo do microfone externo (polarização interna fornecida, sem necessidade de fonte de alimentação adicional)
16	FALADO	O pino indicador de recepção, normalmente baixo, fica alto quando um sinal é recebido
18	TXD	Porta de transmissão serial de dados
19	RXD	Porta de transmissão serial de dados
20,2 3,24	NC
2 1	HST_TX	Pino de transmissão de dados serial (usado para atualização de firmware)
2 2	HST_RX	Pino de recebimento de dados seriais (usado para atualização de firmware)

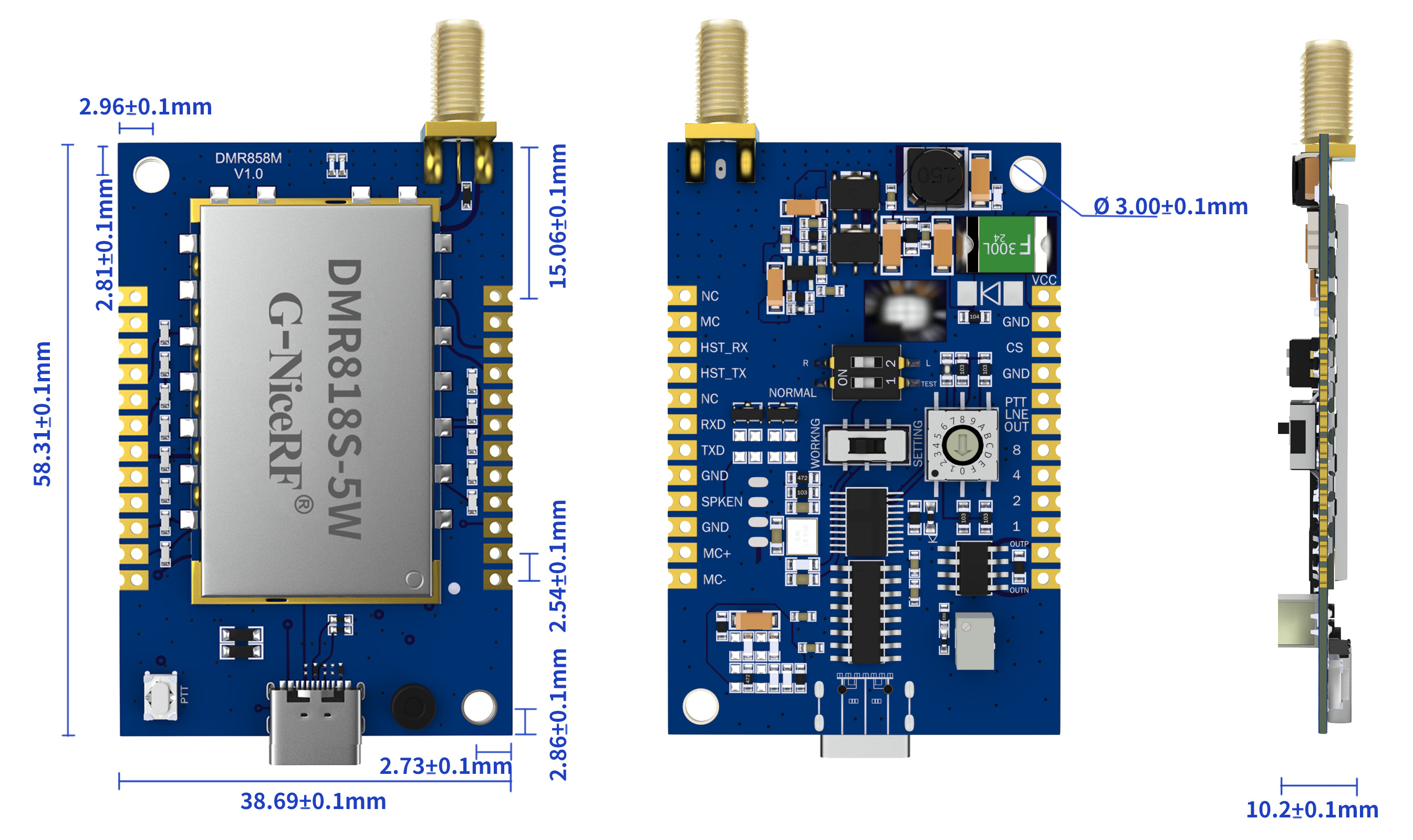

O módulo walkie-talkie tem o tamanho DMR858M
