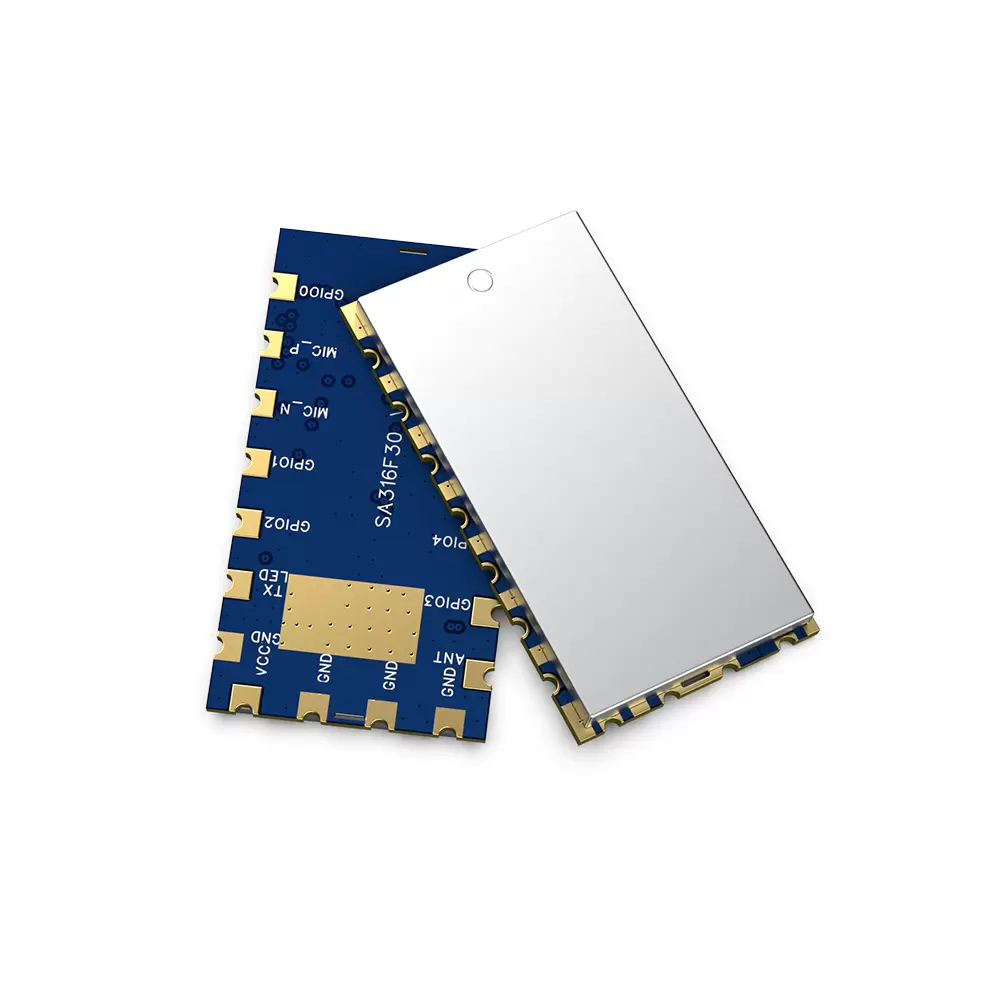

SA316F30: Módulo de áudio sem fio de alta fidelidade de 1 W

SA316F30: Módulo de áudio sem fio de alta fidelidade de 1 W

O SA316F30 é um módulo de transmissão de áudio de longo alcance da série SA316. Ele pode ser emparelhado com o módulo receptor de áudio SA316-RX para formar uma solução completa de transceptor de áudio de longa distância.
Esta série de soluções adota um chip de transmissão de voz sem fio de alta qualidade para o design, suporta interface de áudio digital dual-mode PCM/IIS externa e o módulo é fornecido pelo cliente com uma interface serial padronizada. O usuário pode definir de forma rápida e fácil a frequência do transceptor, o tamanho do som, o ganho do microfone e outros parâmetros do módulo através do comando da porta serial, amplamente utilizado em ocasiões que exigem qualidade de som relativamente alta.

Contate-nos

DOWNLOAD

Parâmetro	Condições de teste	Mín .	Tipo .	Máx .	Unidade
Faixa de tensão de operação	@SA316S-TX, SA316-RX	2.8	3.3	3.6	V
Faixa de tensão de operação	@SA316F30	3.3	4.0	5.0	V
Faixa de temperatura de trabalho		-20	25	60	°C
Faixa de frequência operacional	@UHF	500		540	MHz
		800		890	MHz
		890		980	MHz
	@VHF	160		270	MHz
Atraso na transmissão e recepção de áudio			4		EM
Taxa de transmissão da porta serial			9600		bps

Consumo atual
Dormiratual (SA316-RX)			<0,4		mA
Corrente do sono	SA316S-TX		5	10	uA
Corrente do sono	SA316F30		< 1,6		m A
Corrente de recepção (SA316-RX)	@VCC=3,3V		< 115		m A
Corrente de transmissão (SA316S-TX)	@ Transmissão Du ring		< 100		mA
Corrente de transmissão (SA316S-TX)	@Não Transmitindo		<54		mA
Corrente de transmissão (SA316F30-TX)	@Durante a transmissão, 5v		< 700		mA
Corrente de transmissão (SA316F30-TX)	@ Não transmitindo, 5v		<60		mA
Parâmetro de transmissão
Transmissão de energia	@SA316S-TX, VCC=3,3 V	9	10	11	dBm
Transmissão de energia	@SA316F30-TX, VCC=5,0V	29	30	31	dBm
Largura de banda de emissão （ BW)			300		KHz
Relação de potência do canal adjacente ( ACPR )	@600KHZ		-60		dBc
Tensão máxima de entrada do microfone			0,1	1.0	Vrms
Faixa de resposta de frequência de áudio		30		20 mil	Hz
Parâmetros de recebimento
Sensibilidade de recepção			-96		dBm
Amplitude de saída de áudio (diferencial)			400		mVrms
Resistência do acionamento de saída de áudio			600		Ohm
Relação sinal-ruído (SNR)	@1KHz		86		dB
Distorção harmônica total (THD)	@48KSampling Taxa		0,07		%

Características do módulo de áudio sem fio SA316F30

Banda de frequência UHF: 500 MHz/868 MHz-915 MHz, Banda de frequência UHF: 450~980 MHz, Banda de frequência VHF: 160~270 MHz
A distância de transmissão é de 1500 metros em área aberta
Sensibilidade de recepção: -96 dBm
Relação sinal-ruído de áudio: 86 dB
Resposta de frequência: 30 Hz-20 KHz
O atraso da entrada do microfone para a saída de áudio é inferior a 3 ms
Método de modulação digital: pi/4 DQPSK
Largura de banda ocupada: <300 KHz
Taxa de transmissão 204,8 Ksps
Taxa de amostragem: 48 KHz

Aplicações do módulo de áudio sem fio SA316F30

Alto-falantes com fio se tornam alto-falantes sem fio
microfone sem fio
Fones de ouvido sem fio
Transmissão de áudio sem fio de alta qualidade

Circuito de aplicação de entrada analógica e saída analógica

Circuito de aplicação de entrada e saída analógica SA316F30

Circuito de aplicação de entrada e saída IIS

Circuito de aplicação de entrada e saída IIS SA316F30

DEFINIÇÃO DO PIN SA316F30

Pino Nº .	Nome do PIN	E/S	Nível padrão	Descrição
1	TXD	O	0-3,3 V	Saída de dados seriais
2	RXD	EU	0-3,3 V	Entrada de dados seriais
3	DEFINIR	EU	0-3,3 V	Função temporariamente reservada
4	CS	EU	0-3,3 V	Pino de suspensão do módulo (trabalho de baixo nível, suspensão de alto nível)
5	GPIO4	E/0	0-3,3 V	GPIO4 do chip de áudio integrado
6	GPIO3	E/S	0-3,3 V	O GPIO3 do chip de áudio integrado pode ser configurado como SDIN ao usar o modo I2S
7	FORMIGA	0		Saída de sinal RF, conectar a antena de 50 ohms
8,9,10,12	Terra		0V	Conecte ao pólo negativo da fonte de alimentação
11	VCC		+3,3-5,0 V	Entrada de potência positiva (+3,3 V-5,0 V, típico 4,2 V)
13	TXLED	O	0-3,3 V	Indicação de saída: alta durante a transmissão, baixa quando não.
14	GPIO2	E/S	0-3,3 V	Conecte o GPIO2 do chip de áudio ao modo I2S como MCLK.
15	GPIO1	E/S	0-3,3 V	Conecte o GPIO1 do chip de áudio ao modo I2S como SCK.
16	MIC_N	EU		Extremidade negativa da entrada do microfone, conecte ao GND
17	MIC_P	EU		Extremidade positiva da entrada do microfone (o melhor sinal é inferior a 200 mVrms)
18	GPIO0	E/S	0-3,3 V	O GPIO0 do chip de áudio integrado pode ser configurado como LRCK ao usar o modo I2S

DIMENSÕES MECÂNICAS SA316F30
