RF4432Pro: Placa de demonstração para módulo transmissor e receptor de RF

Modo de funcionamento do módulo transmissor e receptor RF RF4432Pro

1) Modo Mestre: Envia 1 pacote por segundo e aguarda o reconhecimento.

2) Modo escravo: Permaneça no modo Rx para aguardar os dados do mestre, que serão enviados de volta.

3) O sinal reconhecido após receber os dados do mestre.

4) Modo de teste Tx: o módulo RF transmite sinal continuamente.

5) Modo de teste Rx: o módulo RF está sempre no modo Rx.

6) Modo de espera: o módulo RF está sempre em estado de espera.

Operação de botão do módulo transmissor e receptor RF RF4432Pro

1) Botão [SET]

Pressione o botão [SET] para entrar no modo de configuração, caso ainda não esteja. No modo de configuração, pressione o botão [SET] para alternar entre os parâmetros definidos: modo de operação/frequência/potência de saída/taxa de dados/fator de espalhamento/largura de banda. O ÍCONE LCD correspondente piscará para indicar isso.

2) Botão [PARA CIMA]

No modo de configuração, pressione o botão [PARA CIMA] para aumentar o valor do ícone do flash.

Observação: a placa DEMO possui memória FLASH interna, todos os parâmetros de configuração se comportarão automaticamente e permanecerão inalterados mesmo após o desligamento.

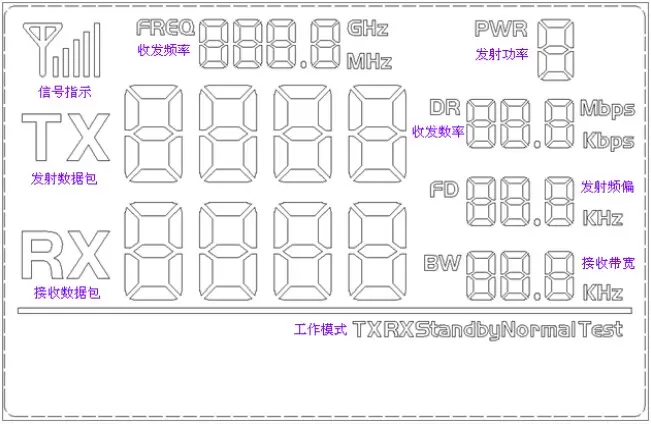

O segmento completo do LCD é o seguinte:

Os usuários podem definir a frequência, a potência, a velocidade do transceptor e outros parâmetros por meio das teclas.
